Brocade アダプタのインストールとリファレンスマニュアル
53-1002144-01
ホストバスアダプタ
1
メザニンモデル

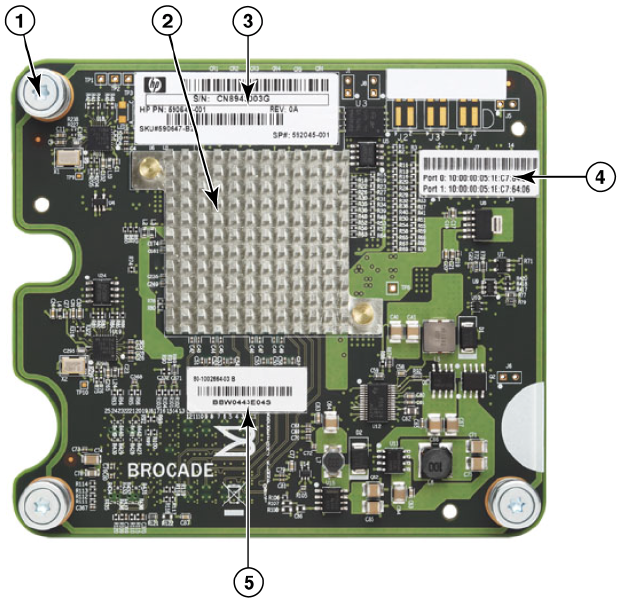

14 ページの図 7 は、Brocade 804 メザニン HBA の主要コンポーネントを図示します。このメザニン
カードは、Hewlett Packard BladeSystem c-Class エンクロージャ に取り付ける対応ブレードサーバーに
取り付けられます。次の図は代表的な例であり、ご購入の HBA とは物理的に多少異なる場合があるこ
とに注意してください。
図 7
804 メザニン HBA
1
取り付けネジ
2ASIC
3
OEM シリアル番号とパーツ番号
4
アダプタポートの PWWN
5
Brocade シリアル番号とパーツ番号
