スタンドアップアダプタ
2

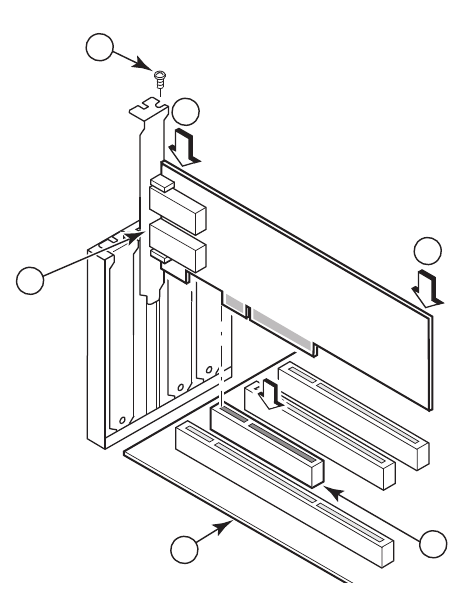

図 9 システムシャーシへのアダプタの取り付け
10. お使いのケースに必要な方法を用いて、アダプタの取り付けブラケットをケースに固定します。シ
ステムによっては、ネジを使用してブラケットをケースに固定する場合があることに注意してくだ
さい。
11. 手順 7 でトランシーバを取り外した場合は、アダプタレシーバを取り付けるようにしてください。
手順については、
59 ページの「 SFP トランシーバの取り外しと取り付け」を参照してください。
12. システムのケースまたはカバーを元の位置に戻し、すべてのネジを締めます。
1
取り付けネジ
2
アダプタの上端（スロットの方向に押し下げる）
3
PCI X8
スロット
4
ホスト基板の端部
5
SFP
レシーバ
1
2
2
3
4
5
