Users Guide

コンピュータを有効にして、モニターを立ち上げ、OSDにアクセスします。

ピン割当

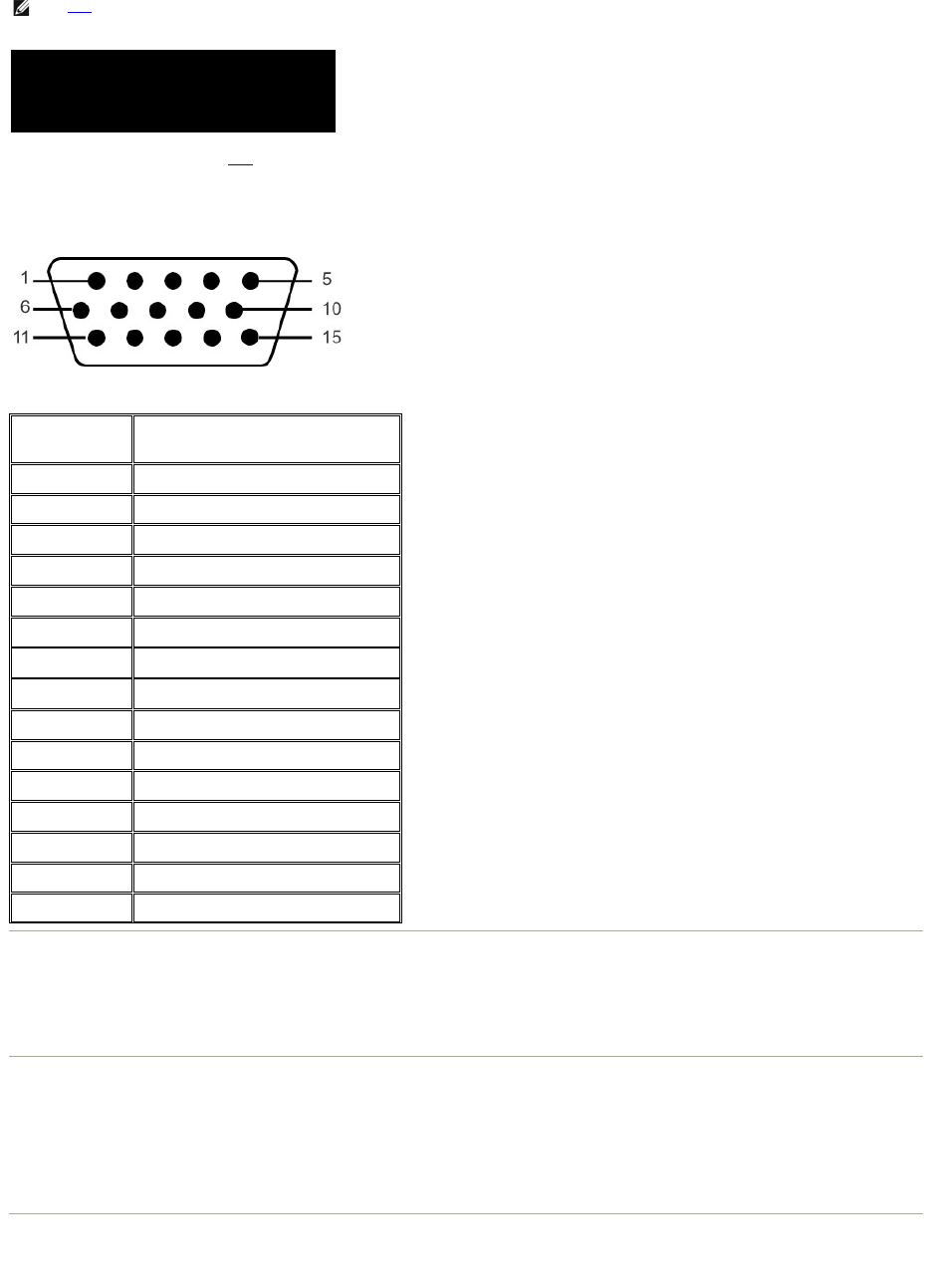

VGAコネクタ

次の表は、VGAコネクタのピン割り当てを示しています。

プラグ･アンド・プレイ機能

プラグ・アンド・プレイ互換システムで、モニターをインストールすることができます。モニターがディスプレイ・データ・チャンネル（DDC）プロトコルを使って、コンピュータシステムに拡張ディスプレイ特定

データ（EDID)を自動的に提供するため、システムが、自己設定により、モニター設定を最適化します。必要な場合、ユーザが、異なる設定を選択できますが、ほとんどの場合は、モニターは自動的に

インストールします。

LCDモニタの品質と画素ポリシー

LCDモニタ製造プロセスの間、1つ以上の画素が不変状態で固定されるのは珍しい状況ではありません。きわめて小さな暗いまたは明るい変色スポットとして、固定画素が表示されるだけです。

ほとんどの場合、これらの固定画素が見えることはめったになく、ディスプレイの品質または使い勝手を損なうものではありません。1～5の固定画そのあるディスプレイは正常であり、基準内に入ってい

るとみなされています。詳細については、Dellサポートサイト:support.dell.comを参照してください。

モニターの手入れ

メモ： OSDは、「通常運転」モードでのみ機能します。それ以外の場合、選択した入力に従って次のメッセージが表示されま

す。

省電力モードになってぃます

コンピュータの電源ボタンまたはキーボードのキーを押すか

マウスを動かしてください

ピン数

接続された信号ケーブルの

15ピン側

ビデオ‐赤

ビデオ‐緑

ビデオ‐青

GND

自己診断テスト

GND-R

GND-G

GND-B

コンピュータ 5V/3.3V

GND-同期

GND

DDCデータ

H-同期

V-同期

DDCクロック
