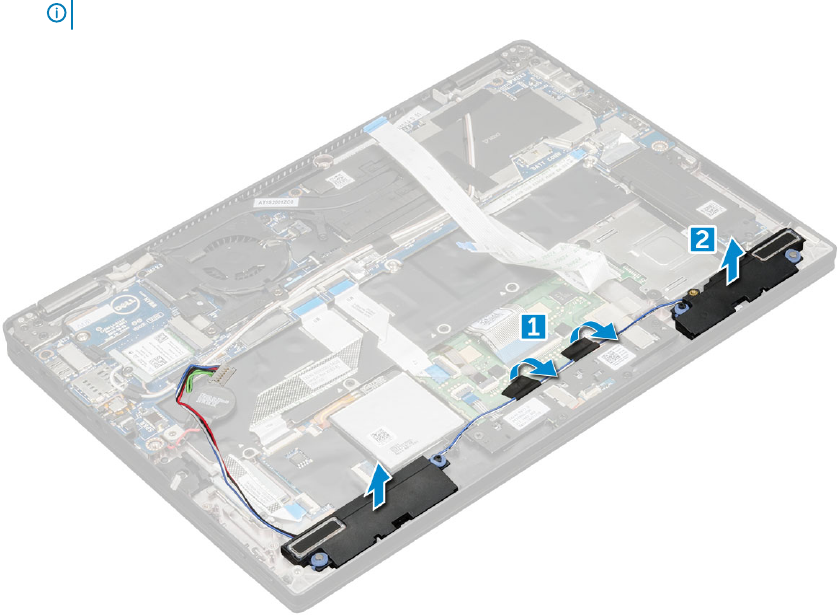

NOTIFICARE: Puteţi utiliza un ştift de plastic pentru a ridica modulul boxei din computer.
Instalarea modulului boxelor
1 Poziţionaţi modulul boxei în sloturile de pe computer.
2 Pozaţi cablul boxei prin canalul de orientare şi xaţi-l cu benzi.
3 Conectaţi cablul boxei la conectorul de pe placa de sistem.
4 Conectaţi cablul LED la conectorul de pe zona de sprijin pentru mâini.
5 Instalaţi:
a placa de alimentare
b baterie
c capacul bazei
d Cartela microSD
6 Urmaţi procedura din secţiunea După efectuarea lucrărilor în interiorul computerului.
Placa cititoare de amprente
Scoaterea plăcii cititorului de amprente
1 Urmaţi procedurile din secţiunea Înainte de a efectua lucrări în interiorul computerului.
2 Scoateţi:
a Cartela microSD
b capacul bazei
c baterie
3 Pentru a scoate placa cititorului de amprente:
a Ridicaţi bateria rotundă ataşată la cablurile boxei [1].
Scoaterea
şi instalarea componentelor 19
