Users Guide
Table Of Contents
ハードウェアの説明 15
ハードウェアの説明
スイッチポートの構成
PowerConnect 2708/2716/2724/2748 前面パネルポートの説明
Dell™ PowerConnect™ 2708
、
2716
、
2724
、
2748
スイッチは、ネットワーク接続用の
10/100/1000 BASE-T
ポートを前面パネルに備えています。
ギガビットイーサネットポートは
10
、
100
、
1000 Mbps
のいずれかで動作します。各ポー
トは、オートネゴシエイション、二重モード（半二重と全二重）、およびフロー制御を備え
ています。コンボ
1000 Mbps
オプティカルポートは
1000 Mbps
の全二重モードでのみ動
作します。
以下に
PowerConnect 2708/2716/2724/2748
スイッチの前面パネルと背面パネルの図を示
します。

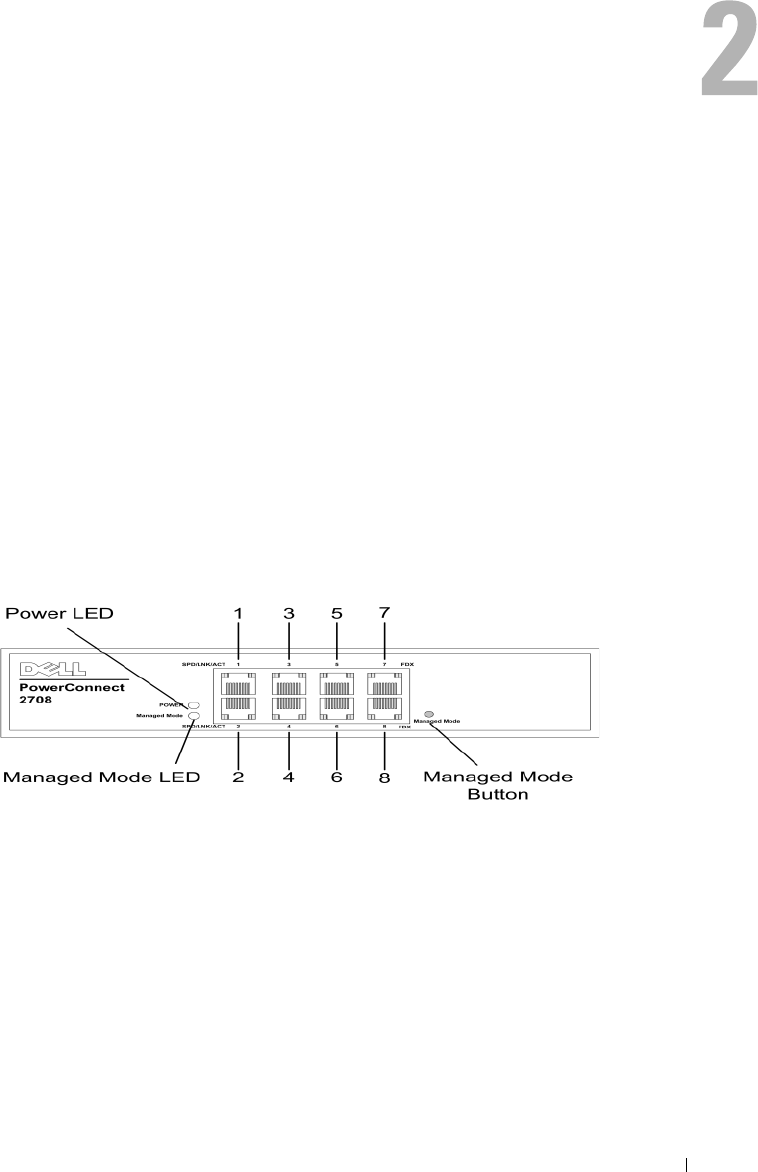

図 2-1 PowerConnect 2708 の前面パネル
前面パネルには
8
個のポートがあり、上から下、左から右の順に、左上から
1
から
8
の番
号が振られています。各ポートにはポートの状態を示す
LED
（発光ダイオード）が付いて
います。
前面パネルの左側には管理モード
LED
（
Managed Mode
）があり、イーサネットスイッチ
の動作状態を示します。前面パネルの電源
LED
（
POWER
）は、デバイスの電源が入ってい
るかどうかを示します。前面パネル右側にある管理モード押しボタン（
Managed Mode
）
を押すと、デバイスのデフォルト構成が復元されます。
