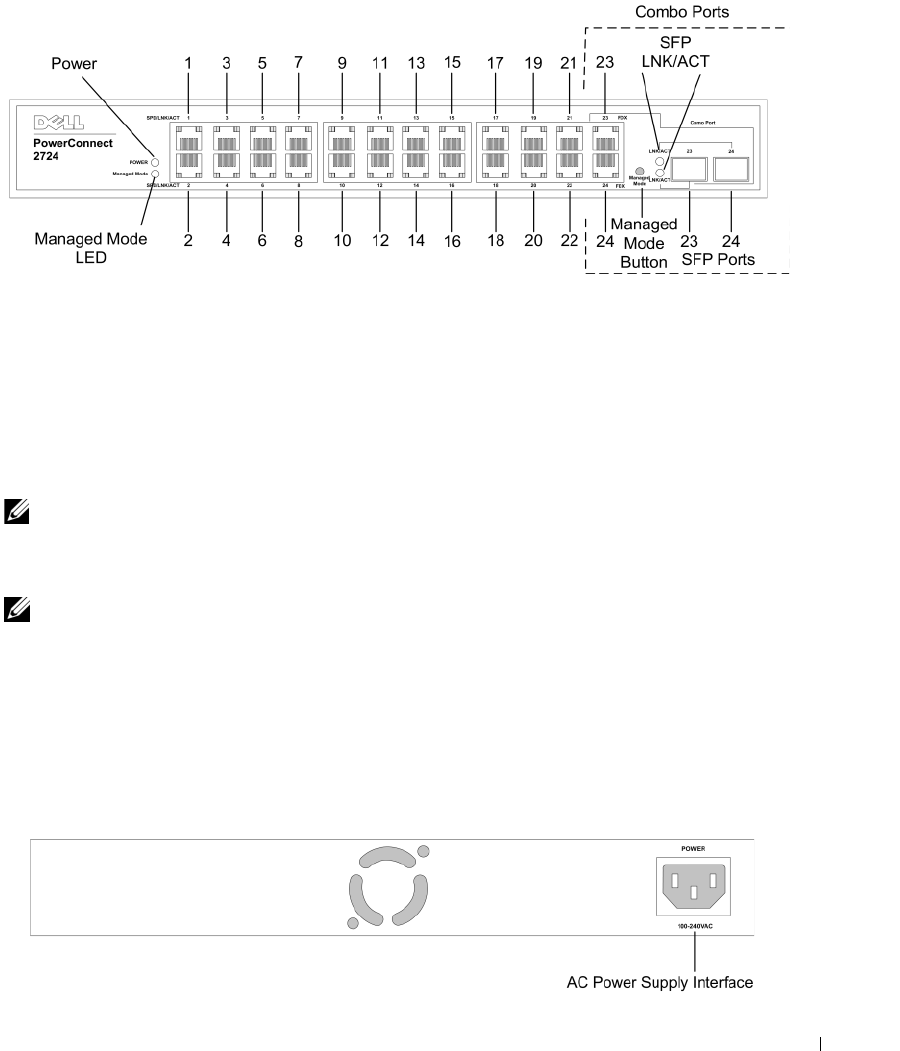

図 2-5 PowerConnect 2724 の前面パネル
前面パネルには 24 個のポートがあり、上から下、左から右の順に、左上から 1 から
24
の番号が振られています。各ポートには、ポートの状態を示す LED があります。ファイ
バー接続用に
2 個の SFP （ Small Form-Factor Plugable ）が設けられており、それぞれ
ポート
23 と 24 と表記されています。 2 個のコンボポートは、 2 個の物理的接続を有す
る論理ポートです。
• ツイストペア（ TP ）銅線ケーブル用の RJ-45 接続
• 高速 1000 BASE-SX または 1000 BASE-LX 接続を実現する、交換可能なオプティカル
トランシーバ用
SFP ポート
メモ： コンボポートで同時に使用できるのは、2 つの物理的な接続のうちの 1 つのみです。
ポート機能とポート制御は、使用する物理的接続によって決まります。システムはコンボ
ポートに使用されるメディアを自動的に検出し、また、全制御インタフェース内の情報を
活用します。
メモ： システムは、デバイスをリセットすることなく RJ-45 から SFP へ（またはその逆へ）
切り替えることが可能です。RJ-45 と SFP ポートの両方が存在する場合、SFP ポートがアク
ティブポートとなり、RJ-45 ポートは無効となります。
前面パネルの左側には管理モード LED （ Managed Mode ）があり、イーサネットスイッチ
の動作状態を示します。前面パネルの電源
LED （ POWER ）は、デバイスの電源が入ってい
るかどうかを示します。前面パネル右端にある管理モード押しボタン（
Managed Mode ）
を押すと、デバイスのデフォルト構成が復元されます。
図 2-6 PowerConnect 2724 背面パネル
