ハードウェアの説明 23
10/100/1000 BASE-T ポート用の RJ-45 接続
10/100/1000 BASE-T ポートは、銅線ツイストペア用のポートです。
表 2-6 ポート、コネクタ、ケーブル

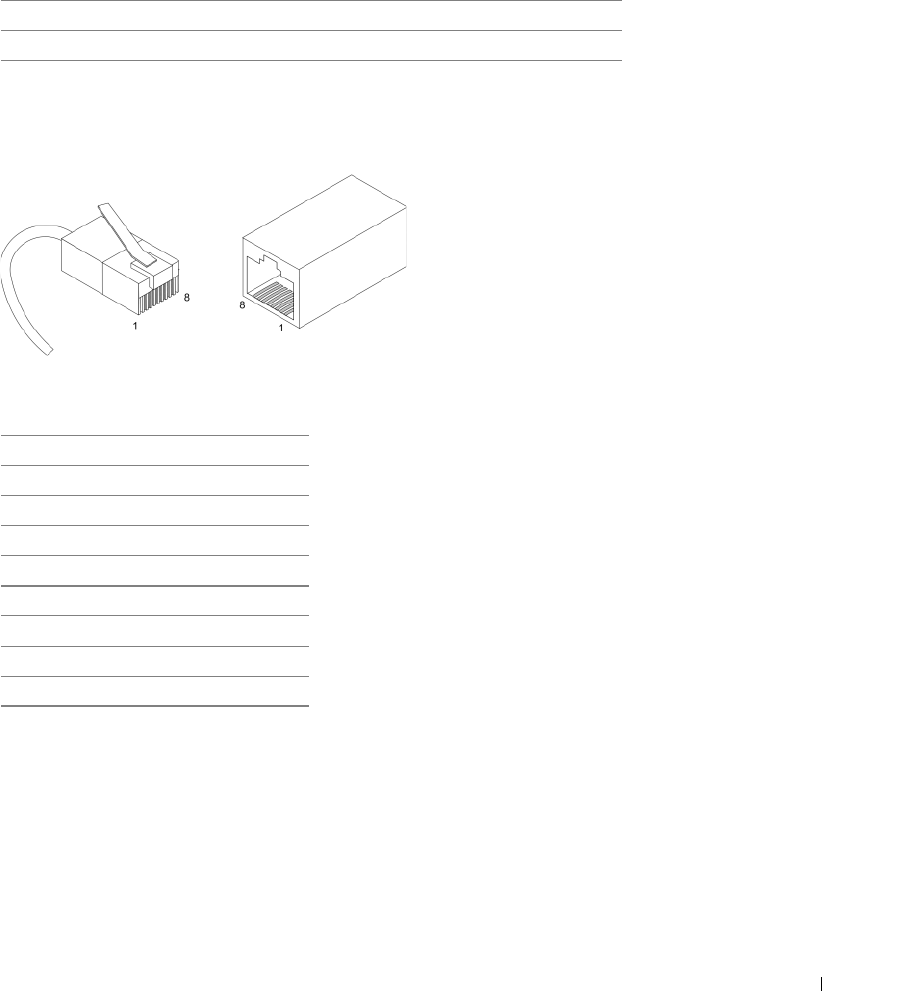

下図に RJ-45 ピンコネクタのピン番号を示します。
図 2-10 RJ-45 ピン番号
10/100/1000 BASE-T ポート 用 RJ-45 のピン番号の割り当てを次の表に示します。
表 2-7 10/100/1000 BASE-T イーサネットポート用 RJ-45 のピン番号の割り当て
コネクタ ポート / インタフェース ケーブル
RJ-45
10/100/1000 BASE-T
ポート カテゴリ 5
ピン番号 機能
1TxRx 1+
2TxRx 1-
3TxRx 2+
4TxRx 2-
5TxRx 3+
6TxRx 3-
7TxRx 4+
8TxRx 4-
