Users Guide

54 システム情報の設定

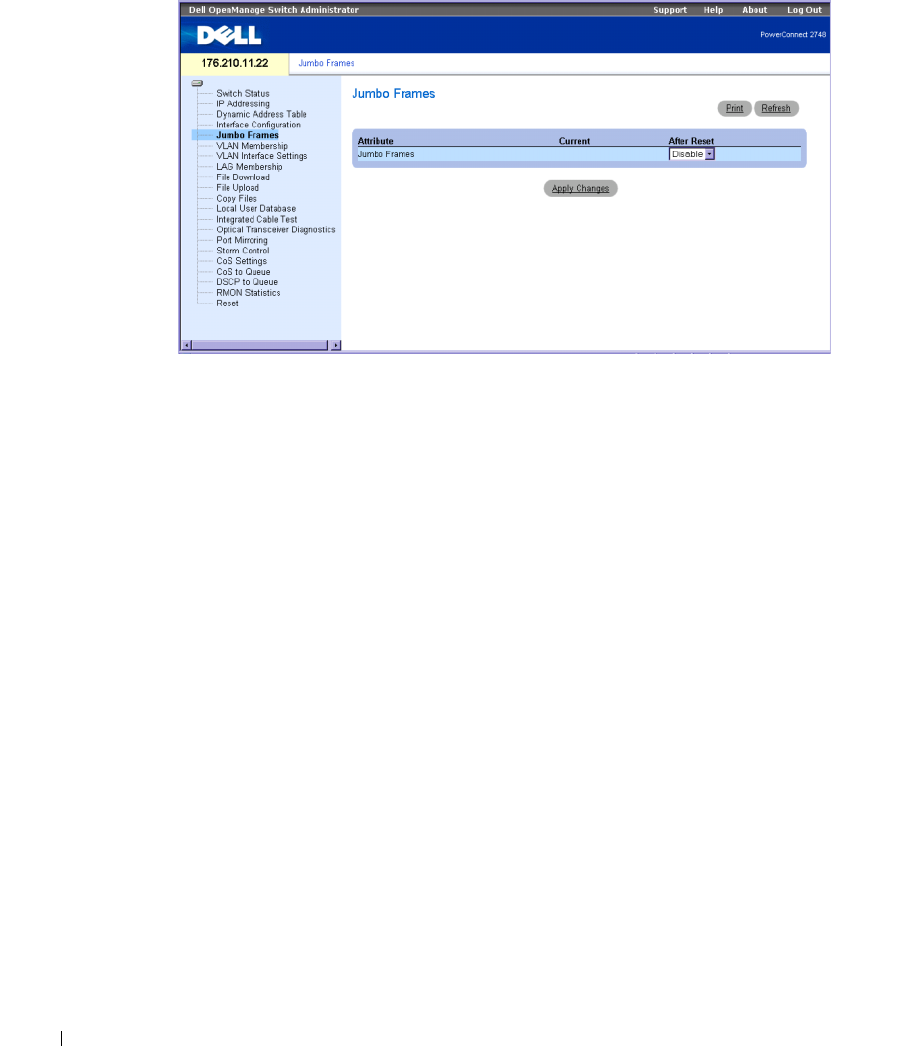

図 6-4 Jumbo Frame（ジャンボフレーム）
Jumbo Frames （ジャンボフレーム）－ イーサネットスイッチのジャンボフレームを
Enabled （有効）または Disabled （無効）に切り替えます。
Current （現在）－ ジャンボフレームサポートに対する現在のステータスが表示されます。
After Reset （リセット後）－ 次回の電源投入後のジャンボフレームステータスが表示
されます。
ジャンボフレームの有効化は、次の手順で行います。
1 Jumbo Frames （ジャンボフレーム）ページを開きます。
2 Jumbo Frames （ジャンボフレーム）フィールドで Enabled （有効）を選択します。
3 Apply Changes （変更の適用）をクリックします。
デバイスの電源を入れなおすと、ジャンボフレームが有効になります。
VLAN メンバーシップの作成
VLAN にポートを割り当てるためのポートテーブルは、 VLAN Membership
（ VLAN メンバーシップ）ページに表示されます。ポート制御設定のトグル切換え操
作によって、ポートに
VLAN メンバーシップを割り当てます。
VLAN Membership （ VLAN メンバーシップ）ページには、 VLAN グループを定義する
フィールドがあります。スイッチは
4094 の VLAN ID を最大 64 の VLAN にマップします。
また、 VLAN Membership （ VLAN メンバーシップ）ページには、現在定義されてい
る
VLAN ID が表示されるほか、新しい VLAN の静的な生成も可能です。このページを開
くには、ツリービューで
VLAN Membership （ VLAN メンバーシップ）をクリックします。
