Users Guide

56 システム情報の設定
VLAN の削除は、次の手順で行います。
1 VLAN Membership （ VLAN メンバーシップ）ページを開きます。
2 削除する VLAN を選択します。
3 Apply Changes （変更の適用）をクリックします。
指定した
VLAN がスイッチから削除されます。
VLAN インタフェース設定の定義
VLAN Interface Settings （ VLAN インタフェース設定）ページには、インタフェー
スタイプ、フレームタイプ、
PVID 、入力フィルタリングなどのパラメータが表示されます。
このページを開くには、ツリービューで
VLAN Interface Settings （ VLAN インタフェ
ース設定）をクリックします。

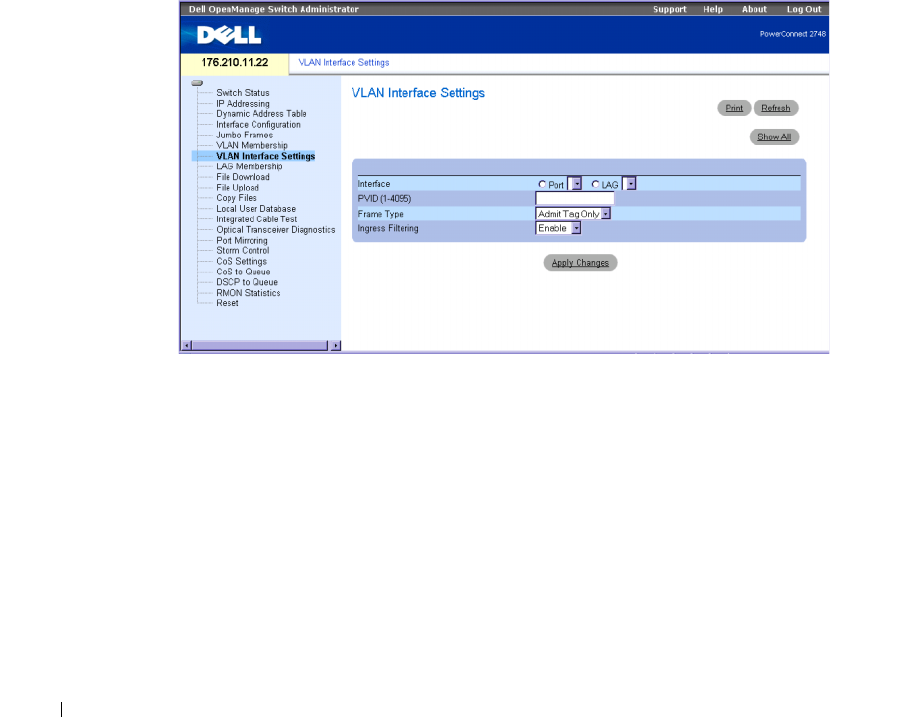

図 6-6 VLAN Interface Settings（VLAN インタフェース設定）
Interface （インタフェース）－ スイッチに設定されているポート、 LAG 、または VLAN
のインタフェース番号を指定します。
PVID （ 1 ～ 4095 ）－ VLAN ID をタグなしパケットに割り当てます。設定可能な値の範
囲は
1 ～ 4094 です。 VLAN 1 はデフォルト VLAN として使用されます。デフォルト VLAN
は、ポートのデフォルト VLAN ID （ PVID ）としてのみ使用されます。 VLAN 1 をシステム
から削除することはできません。
VLAN 4095 は廃棄 VLAN として定義され、この VLAN
に分類されたパケットは破棄されます。すべてのポートに PVID が定義されている必要が
あります。
PVID 値が設定されない場合、デフォルト VLAN の VID が使用されます。
