システム情報の設定 67
内蔵ケーブルテスト機能は、次の手順で実行します。
1 Integrated Cable Test （内蔵ケーブルテスト）ページを開きます。
2 テストを行うポートを指定します。
表示される可能性のあるテスト結果は、
No Cable （ケーブルなし）または
Open Cable （ケーブル開放）のいずれかです。
3 Test Now （テスト実行）をクリックします。
銅線ケーブルのテストが実行され、 Integrated Cable Test （内蔵ケーブルテスト）
ページに結果が表示されます。
メモ： 表示されるケーブル長は、50 m 未満、50 m ～ 80 m、80 m ～ 110 m、110 m ～ 120 m、
120 m 超のいずれかで、それぞれ概算値です。最大 20 m の誤差を含みます。
オプティカルトランシーバの診断
Optical Transceivers Diagnostics （オプティカルトランシーバの診断）ページには、
光ファイバーケーブルテストの実行に関するフィールドがあります。オプティカルトラン
シーバの各パラメータは、システム管理者からの監視が可能です。
メモ： Optical Transceivers Diagnostics （オプティカルトランシーバ診断） 分析は、
デジタル診断スタンダード
SFF-4872 に対応した PowerConnect 2724 デバイスの SFP
ポートのみに適用されます。
このページを開くには、ツリービューで Optical Transceivers Diagnostics
（オプティカルトランシーバ診断）をクリックします。

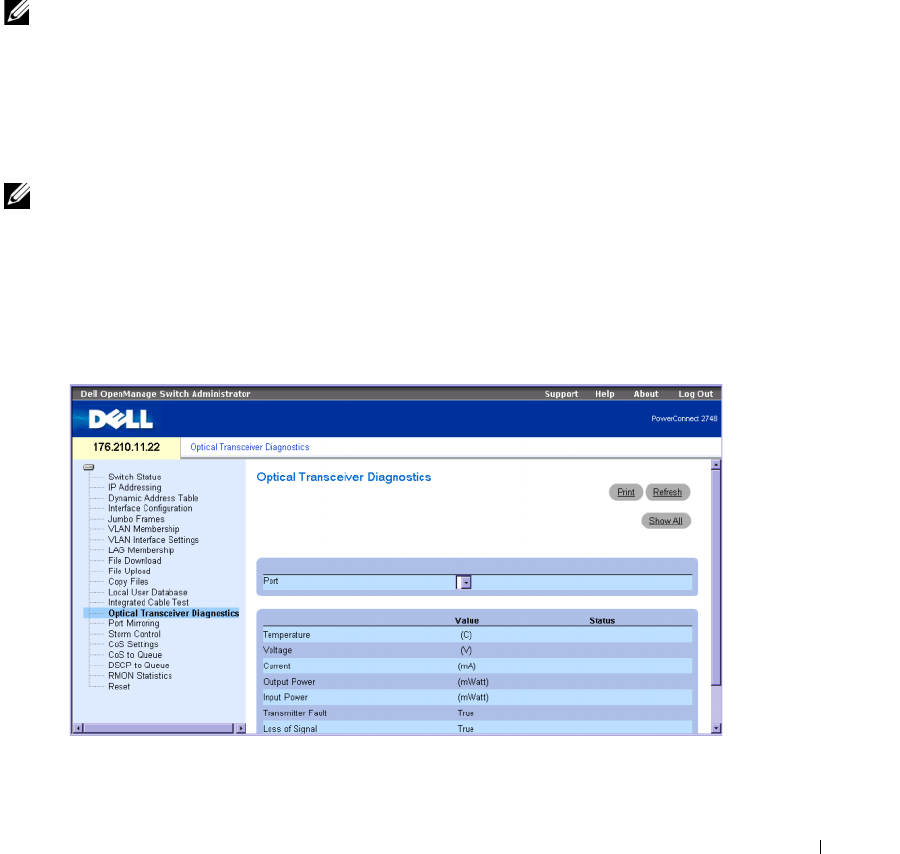

図 6-14 オプティカルトランシーバの診断
