Users Guide

サービス品質の設定 77

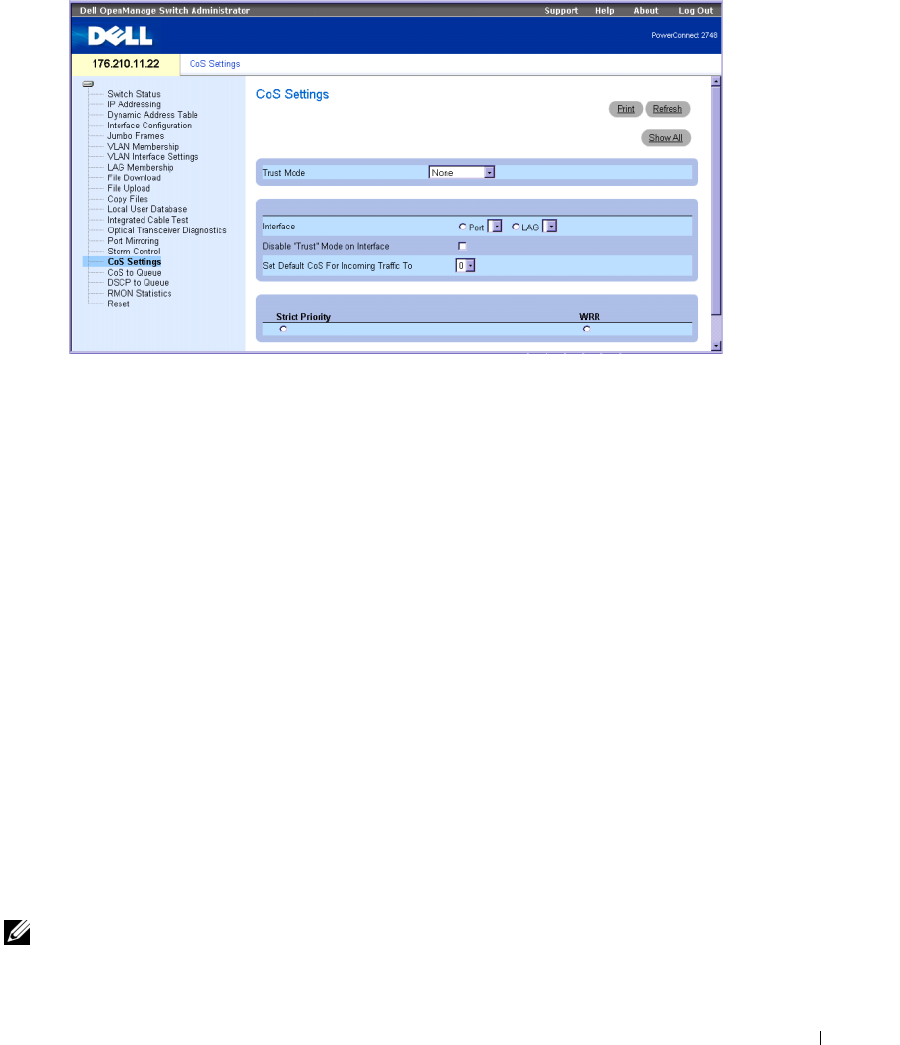

図 7-1 CoS Settings（CoS の設定）
Trust Mode （信頼モード）－ 出力キューの決定に使用するパケット内のフィールドを
定義します。いかなるルールも定義されていない場合、定義済みの
Cos または DSCP
パケットフィールドを含むトラフィックは、選択した信頼モードに従ってマッピングさ
れます。定義済みのパケットフィールドを持たないトラフィックは、ベストエフォー
トキュー（
q2 ）にマッピングされます。 Trust Mode （信頼モード）のフィールド値は、
以下のとおりです。
None （なし）－ すべてのトラフィックはベストエフォートキュー（ q2 ）にマップ
されます。
CoS （ Cos ）－ IEEE802.1p VPT （ VLAN 優先度タグ）またはポートに割り当てられ
ているデフォルト
VPT によって、出力キューの割り当てが決定されます。これが信
頼モードのデフォルト値です。
DSCP ― DSCP フィールドによって出力キュー割り当てが決定されます。
Interface （インタフェース）― 設定を行う特定のポートまたは LAG です。
Disable "Trust" Mode on Interface （インタフェースの信頼モードの無効化）― 指定
したインタフェースの
Trust Mode （信頼モード）が無効になります。イーサネットスイ
ッチ全体に対して設定される
Trust Mode （信頼モード）の設定よりも、この設定が優先
されます。
Set Default CoS For Incoming Traffic To （受信トラフィックに対するデフォルト
CoS の設定）― タグなしパケットにデフォルトの CoS タグ値を設定します。 CoS タグ値
の範囲は、
0 ～ 7 です。デフォルト値は 0 です。
メモ： インタフェースの Tr ust （信頼）設定は、グローバル Tru st（信頼）設定よりも優先
されます。
