Tableau 3. Fonctionnalités disponibles à l’avant du système (suite)
Élément Ports, panneaux et
logements
Icône Description
l’iDRAC Quick Sync 2 permet de regrouper l’inventaire
matériel ou firmware ainsi que différentes informations sur le
diagnostic et les erreurs du système que vous pouvez utiliser
pour dépanner le système. Pour plus d’informations, voir le
Guide de l’utilisateur de l’iDRAC disponible à l’adresse https://
www.dell.com/idracmanuals.
2 Disque (4) s.o. Permet d’installer des disques pris en charge sur le système.
Pour plus d’informations sur les disques, consultez la section
www.dell.com/poweredgemanuals.
3 Port VGA Permet de connecter un appareil d’affichage au système. Pour
plus d’informations, reportez-vous à la section www.dell.com/
poweredgemanuals.
4 Panneau de configuration
droit
s.o. Contient le bouton d’alimentation et le port USB, le port micro
iDRAC Direct, ainsi que le voyant d’état iDRAC Direct.
5 Étiquette d’informations
Une étiquette d’informations est une étiquette amovible qui contient
des informations système, telles que le numéro de série, la carte NIC,
l’adresse MAC, etc. Si vous avez opté pour l’accès par défaut
sécurité à l’iDRAC, l’étiquette d’informations contient également le
mot de passe par défaut sécurisé iDRAC.
Pour plus d’informations sur les ports, consultez la section www.dell.com/poweredgemanuals.
Pour plus d’informations, consultez le Guide des caractéristiques techniques du serveur Dell EMC PowerEdge R6525 sur la page de la
documentation du produit.
Vue du panneau de configuration gauche

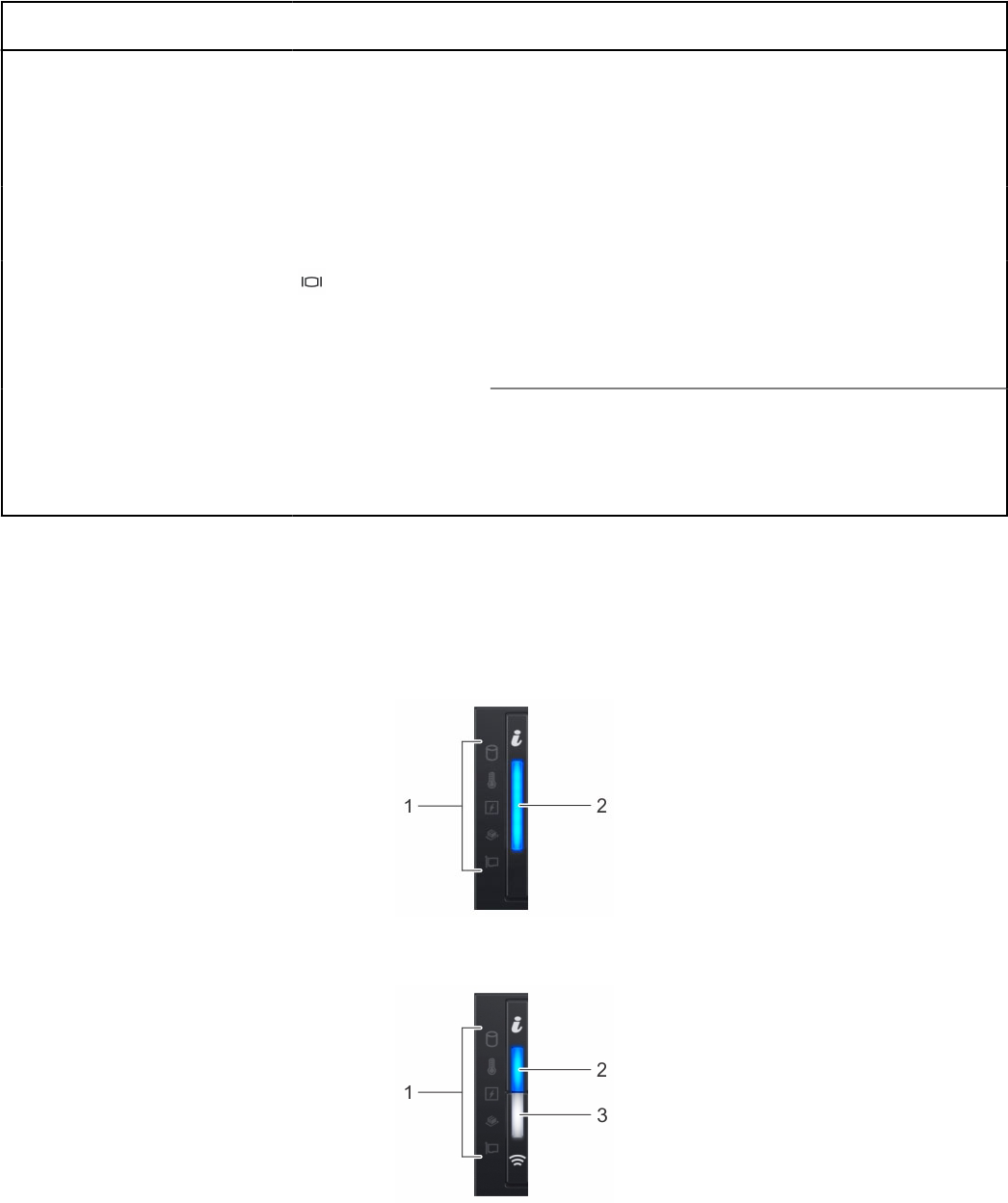

Figure 4. Panneau de configuration gauche sans voyant iDRAC Quick Sync 2 (en option)
Figure 5. Panneau de configuration de gauche avec voyant iDRAC Quick Sync 2 (en option)
