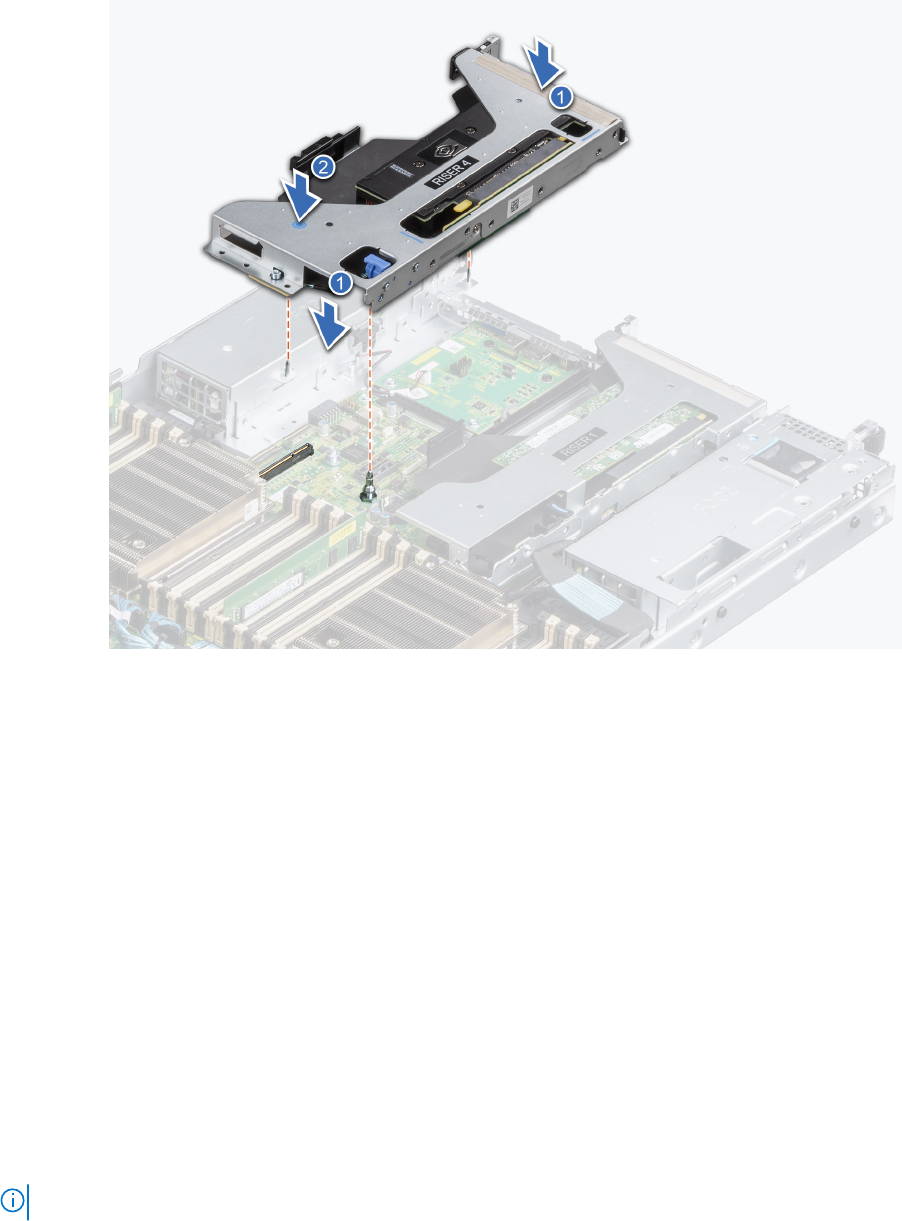

Figure 95. Installation de la carte de montage pour carte d’extension (carte de montage 4)
Étapes suivantes
1. Si nécessaire, reconnectez les câbles à la carte d’extension.
2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
3. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci.
Retrait de la carte d’extension hors de la carte de montage pour
cartes d’extension
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
3. S’ils sont branchés, déconnectez les câbles de la carte d’extension.
Étapes
1. Tirez et soulevez le verrou du loquet de fixation de la carte d’extension pour l’ouvrir.
REMARQUE :
Tirez sur le support de carte noir avant de retirer la carte de la carte de montage.
