Étapes suivantes
1. Installez la carte de montage pour carte d’extension.
2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Module IDSDM (en option)
Retrait du module IDSDM
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
3. Si vous remplacez le module IDSDM, retirez les cartes MicroSD :
REMARQUE : Étiquetez temporairement chaque carte SD avec leur numéro de logement correspondant avant leur retrait.
Remettez les cartes SD en place dans les logements correspondants.
Étapes
Saisissez la languette de retrait bleue et soulevez le module IDSDM pour le sortir du système.

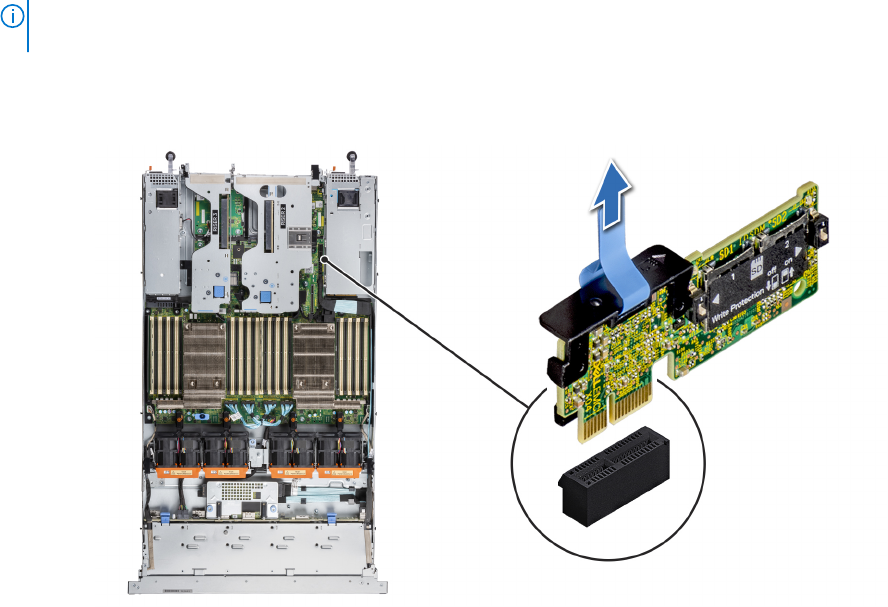

Figure 104. Retrait du module IDSDM
Étapes suivantes
1. Remettez en place le module IDSDM.
Installation du module IDSDM
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Étapes
1. Repérez le connecteur IDSDM sur la carte système.
120
