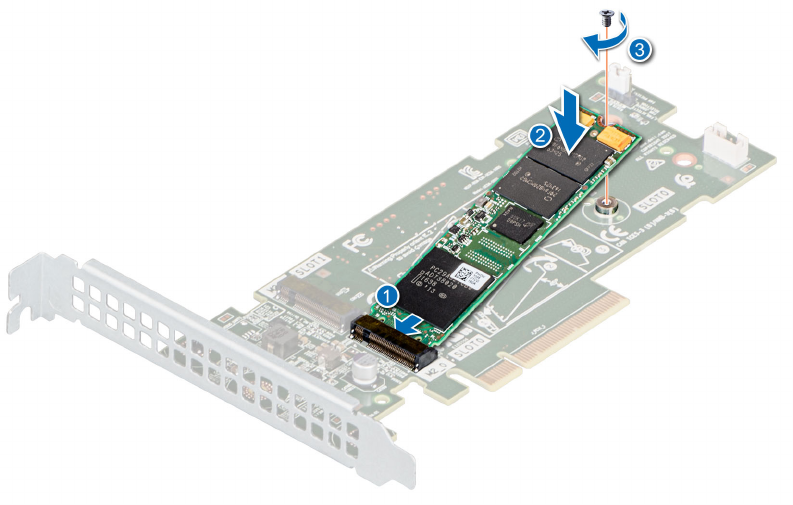

Figure 109. Installation du module SSD M.2
Étapes suivantes
1. Installez la carte BOSS. La procédure d’installation de la carte BOSS est similaire à celle d’installation de la carte d’extension de la carte
de montage pour carte d’extension.
2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Carte BOSS-S2 (en option)
Retrait de la plaque de recouvrement de la carte BOSS
Prérequis
Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Étapes
Appuyez et tirez sur la plaque de recouvrement de la carte Boot Optimized Storage Subsystem pour la retirer de la baie du module Boot
Optimized Storage Subsystem.
