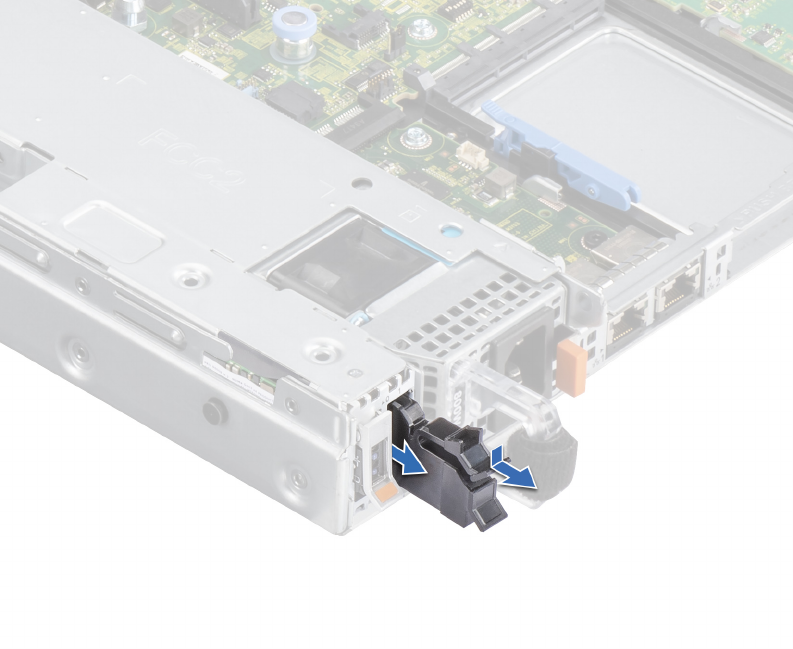

Figure 110. Retrait de la plaque de recouvrement de la carte BOSS
Étapes suivantes
1. Remettez en place le module de carte contrôleur BOSS-S2 ou installez la plaque de recouvrement de la carte BOSS.
Installation de la plaque de recouvrement de la carte BOSS
Prérequis
1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Étapes
Alignez la plaque de recouvrement de la carte Boot Optimized Storage Subsystem avec la baie du module Boot Optimized Storage
Subsystem et poussez-la dans cette dernière jusqu’à enclenchement.
126
Installation et retrait des composants du système
