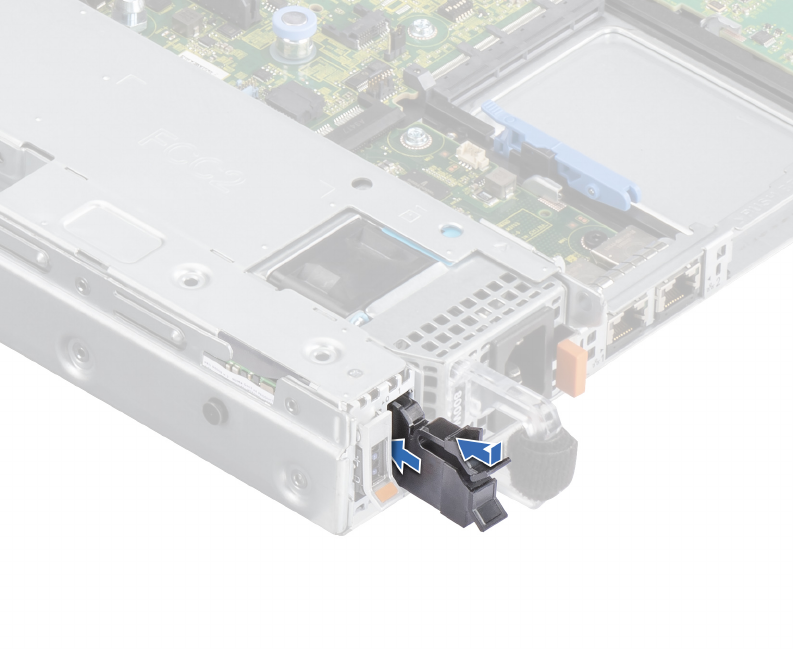

Figure 111. Installation de la plaque de recouvrement de la carte BOSS
Retrait du module de carte contrôleur BOSS S2
Prérequis
1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Étapes
1. Soulevez le loquet de fixation pour libérer le support de carte BOSS-S2.
2. Faites glisser le support de carte BOSS-S2 hors du module de carte contrôleur BOSS-S2.
