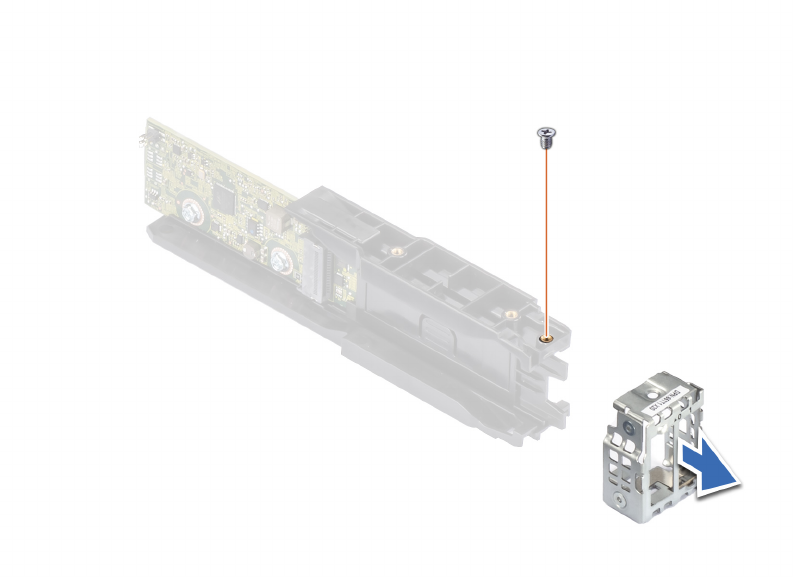

Figure 116. Retrait du cache BOSS
Étapes suivantes
1. Remettez en place le module de carte contrôleur BOSS-S2.
Installation de la carte contrôleur BOSS-S2
Prérequis
1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Étapes
1. Faites glisser le cache BOSS sur le module de carte contrôleur BOSS-S2. À l’aide d’un tournevis cruciforme nº 1, serrez la
vis M3x0,5x4,5 mm pour fixer le cache BOSS sur le module de carte contrôleur BOSS-S2.
