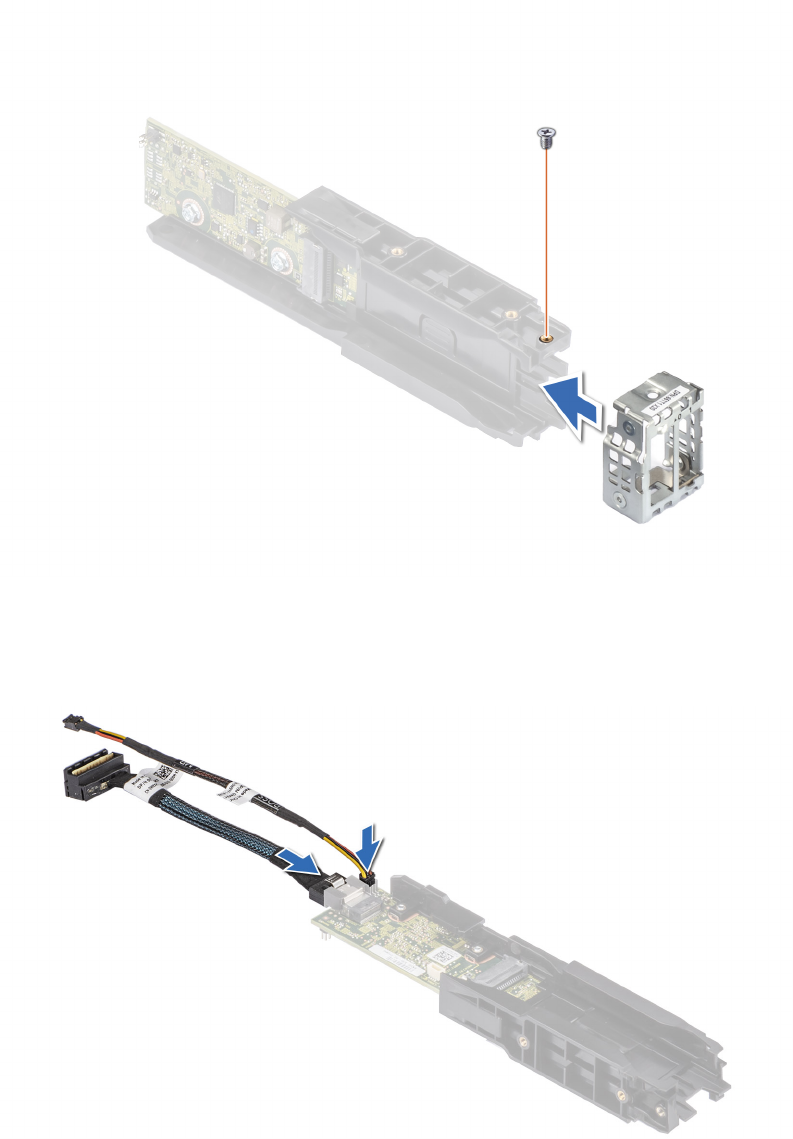

Figure 117. Installation du cache BOSS
2. Connectez le câble d’alimentation du Boot Optimized Storage Subsystem et le câble de signal du Boot Optimized Storage Subsystem
au module de carte contrôleur BOSS-S2.
Figure 118. Connexion du câble d’alimentation du Boot Optimized Storage Subsystem et du câble de signal du Boot
Optimized Storage Subsystem au module de carte contrôleur BOSS-S2
3. Faites glisser le module de carte contrôleur BOSS-S2 dans la baie du module Boot Optimized Storage Subsystem jusqu’à ce qu’il soit
bien en place.
4. À l’aide d’un tournevis cruciforme nº 1, serrez les deux vis M3x0,5x4,5 mm pour fixer le module de carte contrôleur BOSS-S2 sur la
baie du module Boot Optimized Storage Subsystem. Branchez le câble d’alimentation BOSS et le câble de signal BOSS sur la carte
système.
