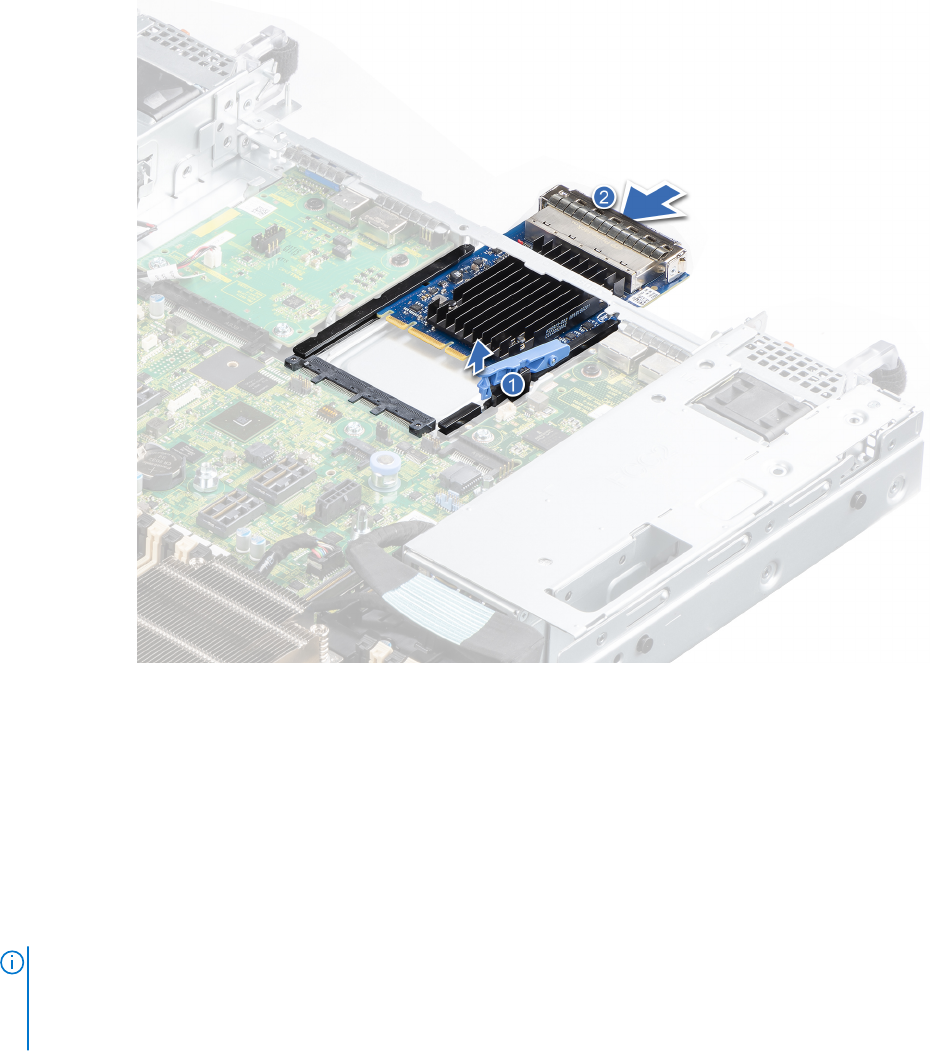

Figure 129. Installation de la carte OCP
Étapes suivantes
1. Installez la carte de montage pour cartes d’extension.
2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Bloc d’alimentation
REMARQUE :
Remplacement d’un PSU remplaçable à chaud, après le prochain démarrage du serveur : le nouveau PSU est
automatiquement mis à jour en reprenant le micrologiciel et la configuration de celui remplacé. Pour plus d’informations sur la
configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller)
surhttps://www.dell.com/idracmanuals.
Fonction d’alimentation de rechange
Votre système prend en charge la fonction d’alimentation de rechange, qui permet de réduire considérablement la surcharge
d’alimentation associée à la redondance des blocs d’alimentation.
Lorsque la fonction d’alimentation de rechange est activée, l’un des blocs d’alimentation redondants passe en mode veille. Le bloc
d’alimentation actif prend en charge 100 % de la charge du système et fonctionne donc de façon plus efficace. Le bloc d’alimentation
en état de veille surveille la tension de sortie du bloc d’alimentation actif. Si la tension de sortie du bloc d’alimentation actif chute, le bloc
d’alimentation revient à un état de sortie actif en mode veille.
Avoir les deux blocs d’alimentation actifs est plus efficace que d’avoir un bloc d’alimentation en état de veille, mais le bloc d’alimentation
actif peut également activer un bloc d’alimentation en veille.
Les paramètres par défaut sont les suivants :
