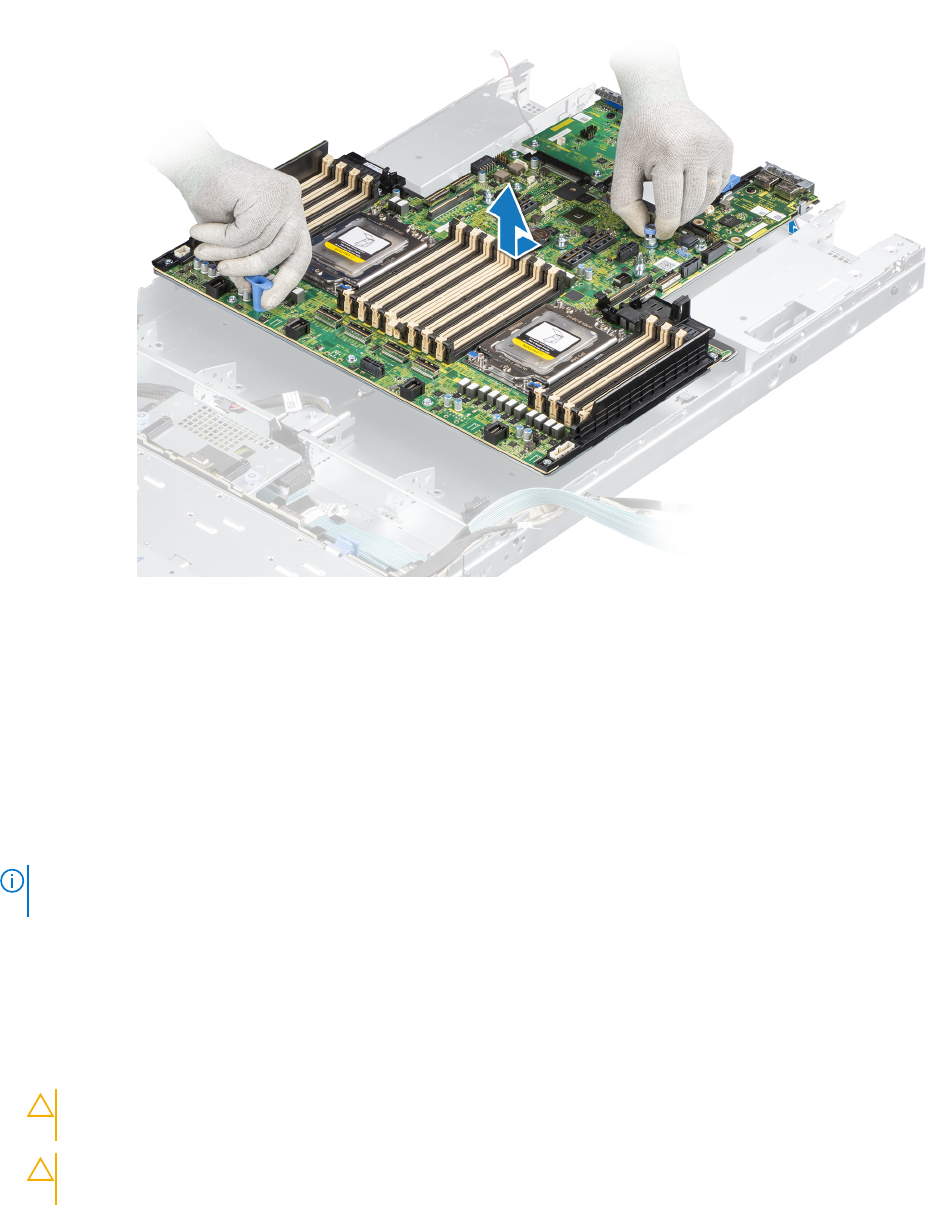

Figure 133. Retrait de la carte système
Étapes suivantes
1. Installez la carte système.
Installation de la carte système
Prérequis
REMARQUE :
Avant de remettre en place la carte système, remplacez l’ancienne étiquette d’adresse MAC iDRAC dans la plaquette
d’informations par l’étiquette d’adresse MAC iDRAC de la carte système de remplacement.
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
3. Si vous remplacez la carte système, retirez tous les composants répertoriés dans la section retrait de la carte système.
Étapes
1. Déballez le nouvel assemblage de la carte système.
PRÉCAUTION :
ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour
soulever la carte système.
PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système lors de la remise en place de la
carte système dans le châssis.
2. Saisissez le porte-carte système et sa broche d’arrêt, puis abaissez la carte système dans le système.
3. Faites glisser la carte système vers l’arrière du châssis jusqu’à ce que les connecteurs soient correctement insérés dans les logements.
146
Installation et retrait des composants du système
