REMARQUE : Pour activer BOSS-S2 dans le système, assurez-vous que le firmware du BIOS est de version 1.5.5 et que le firmware
du contrôleur iDRAC est de version 4.30.30.30 ou ultérieure.
Avant de commencer l’installation ou le retrait, suivez les indications des sections Consignes de sécurité et Avant d’intervenir à l’intérieur
de votre système.
Tableau 30. Composants du kit BOSS-S2
R6525 (quantité) Composants du kit
1 Cache BOSS
3 Vis M3x0,05x4,5 mm
1 Câble de signal BOSS
1 Câble d’alimentation BOSS
1 Module de carte contrôleur BOSS-S2
1 ou 2* Support de carte BOSS-S2
1 ou 2* Disque SSD M.2
2 Étiquette d’informations sur le disque M.2 240 Go
2 Étiquette d’informations sur le disque M.2 480 Go
1 Plaque de recouvrement de la carte BOSS
1 Fiche technique
Pour retirer le cache BOSS :
1. Mettez le système hors tension et retirez le capot du système.
2. À l’aide d’un tournevis cruciforme nº 1, retirez la vis M3x0,05x4,5 mm qui fixe le cache BOSS à la baie de bloc d’alimentation. Faites
glisser le cache BOSS pour le retirer de la baie de bloc d’alimentation.

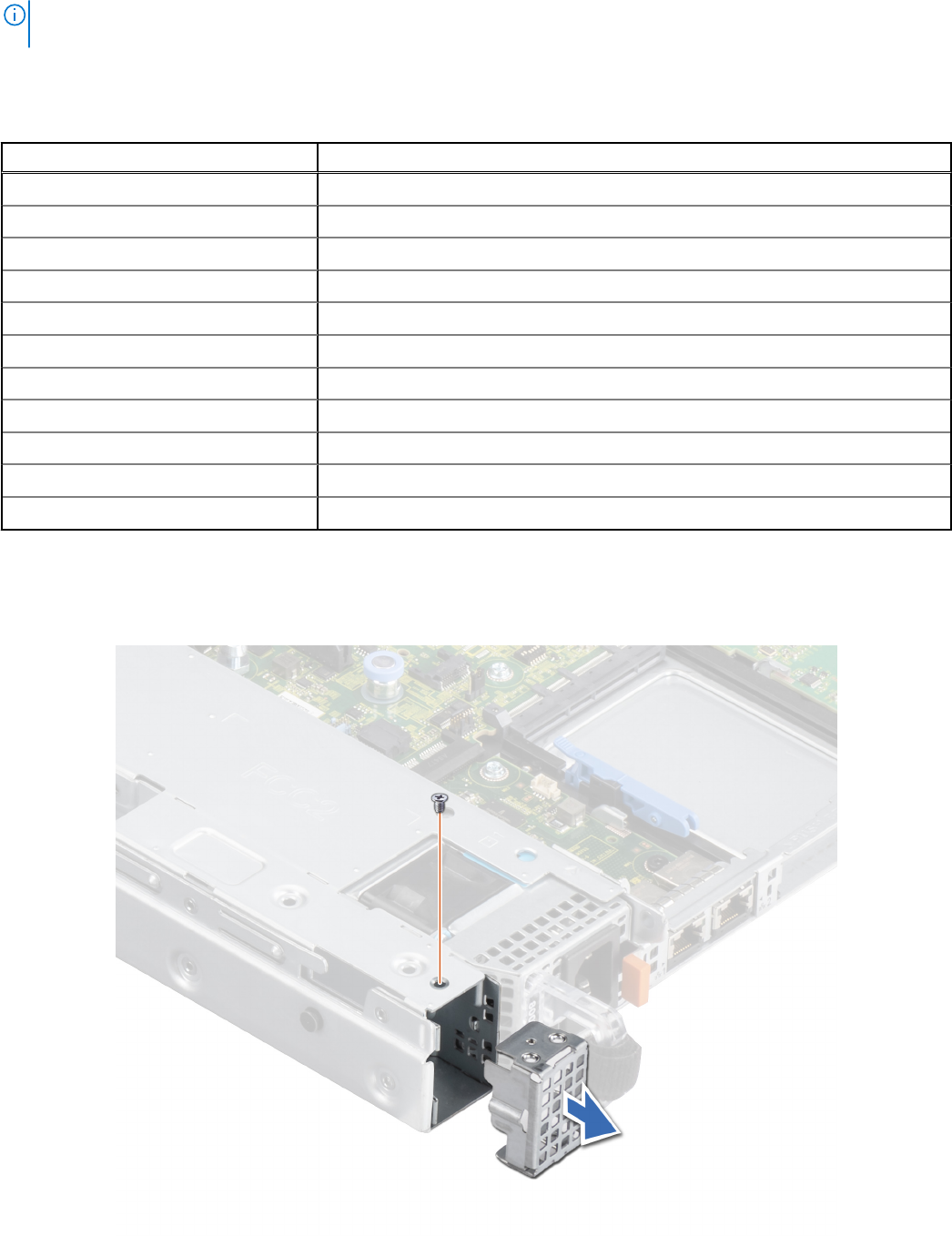

Figure 137. Retrait du cache BOSS
