Tableau 41. Menu View (Affichage)
Option Description
IP iDRAC Affiche les adresses IPv4 ou IPv6 de l’iDRAC9. Les adresses sont notamment : DNS
(Principale et Secondaire), Passerelle, IP et Sous-réseau (IPv6 ne comporte pas de sous-
réseau).
MAC Affiche les adresses MAC des périphériques iDRAC, iSCSI ou réseau.
Nom Affiche le nom de Host (hôte), Model (modèle) ou User String (Chaîne utilisateur) pour le
système.
Numéro Affiche le numéro d’inventaire ou le numéro de série du système.
Alimentation Affiche la puissance de sortie du système en BTU/h ou watts. Le format d’affichage peut être
configuré dans le sous-menu d’accueil Configurer du menu Configurer.
Température Affiche la température du système en degrés Celsius ou Fahrenheit. Le format d’affichage peut
être configuré dans le sous-menu d’accueil Configurer du menu Configurer.
Codes des voyants de carte NIC
Chaque carte réseau (NIC) à l’arrière du système est munie de voyants qui indiquent des informations sur l’activité et l’état de la liaison. Le
voyant d’activité indique si des données circulent via la carte réseau, et le voyant de liaison indique la vitesse du réseau connecté.

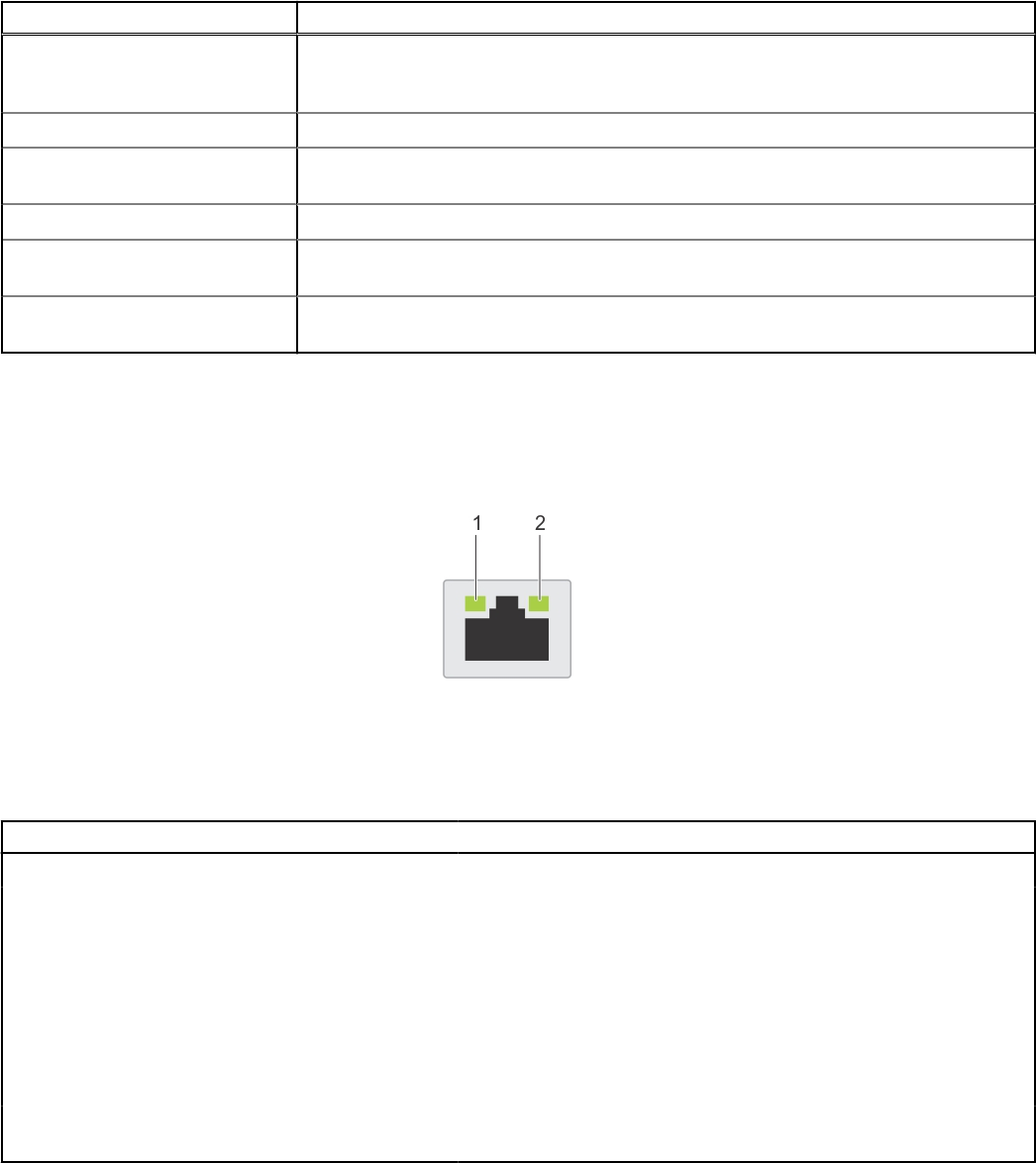

Figure 145. Codes des voyants de carte NIC
1. Voyant de liaison
2. Voyant d’activité
Tableau 42. Codes des voyants de carte NIC
Codes des voyants de carte NIC État
Les voyants de liaison et d’activité sont éteints. Indique que la NIC n’est pas connectée au réseau.
Le voyant de liaison est vert et le voyant d’activité clignote
en vert.
Indique que la NIC est connectée à un réseau valide à son débit de port
maximal et que des données sont envoyées ou reçues.
Le voyant de liaison est orange et le voyant d’activité
clignote en vert.
Indique que la NIC est connectée à un réseau valide à un débit inférieur à
son débit de port maximal et que des données sont envoyées ou reçues.
Le voyant de liaison est vert et le voyant d’activité est
éteint.
Indique que la NIC est connectée à un réseau valide à son débit de port
maximal et qu’aucune donnée n’est envoyée ou reçue.
Le voyant de liaison est orange et le voyant d’activité est
éteint.
Indique que la NIC est connectée à un réseau valide à un débit inférieur à
son débit de port maximal et qu’aucune donnée n’est envoyée ou reçue.
Le voyant de liaison clignote en vert et le voyant d’activité
est éteint.
Indique que l’identification de la NIC est activée via l’utilitaire de
configuration de la NIC.
Codes du voyant du bloc d’alimentation
Les blocs d’alimentation secteur ont une poignée translucide éclairée qui joue le rôle de LED. Cette LED indique la présence de courant ou
si une panne de courant est survenue.
Diagnostics du système et codes des voyants
