Tableau 8. Vue arrière du système (suite)
Élément Ports, panneaux ou
logements
Icône Description
11 Port de carte NIC (2) Les ports NIC sont intégrés sur la carte LOM qui est connectée
à la carte système.
12 Carte BOSS S2 (en option) s.o. Ce logement prend en charge le module BOSS S2
Pour plus d’informations sur les ports, consultez la section www.dell.com/poweredgemanuals.
Pour plus d’informations, consultez le Guide des caractéristiques techniques du serveur Dell EMC PowerEdge R6525 sur la page de la
documentation du produit.
À l’intérieur du système

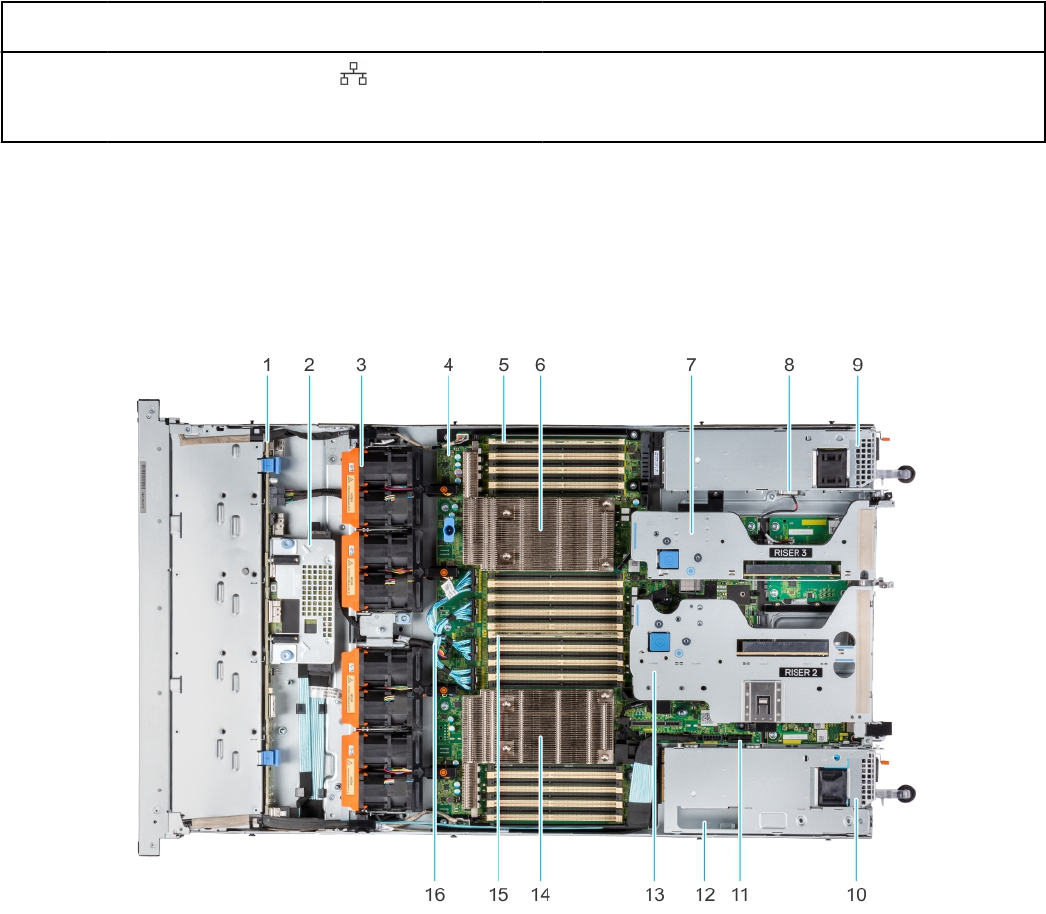

Figure 10. À l’intérieur du système
1.
Fond de panier de disque 2. Module PERC avant à montage arrière
3. Module de ventilation double (4) 4. Carte système
5. Socket de mémoire DIMM pour le processeur 2 (B1) 6. Dissipateur de chaleur pour le processeur 2
7. Carte de montage 3 8. Commutateur d’intrusion
9. Bloc d’alimentation (PSU 2) 10. Bloc d’alimentation (PSU 1)
11. Port de la carte USB interne/du module IDSDM 12. Logement BOSS
13. Carte de montage 2 14. Dissipateur de chaleur pour le processeur 1
15. Socket de mémoire DIMM pour le processeur 1 (A1) 16. Câbles xGMI
Localisation du code de service express et du numéro
de série
Le code de service express et le numéro de série uniques permettent d’identifier le système.
Présentation du Système
17
