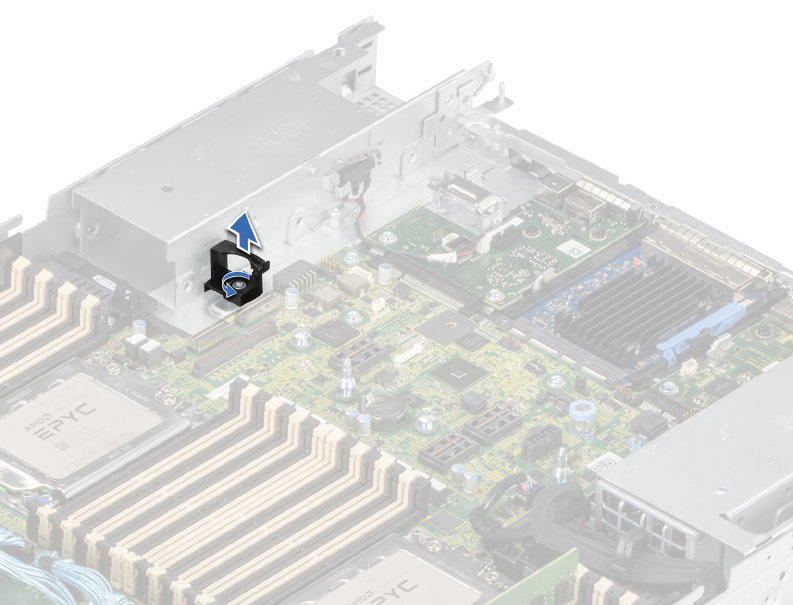

Figure 31. Retrait du collier de fixation
Étapes suivantes
1. Replacez le collier de fixation.
Installation du collier de fixation
Prérequis
1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
3. Retirez le capot du système.
Étapes
1. Placez le collier de fixation sur le châssis en suivant les broches de guidage.
2. À l’aide d’un tournevis cruciforme nº 2, fixez le collier de fixation au châssis.
38
Installation et retrait des composants du système
