Installation du panneau de configuration droit
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Étapes
1. Alignez et faites glisser le panneau de configuration droit dans son logement sur le système.
2. Connectez le câble du panneau de configuration droit au connecteur de la carte système.
3. Acheminez le câble du panneau de configuration droit à travers la paroi latérale du système. Fermez le loquet du câble et faites glisser
le câble dans le clip.
REMARQUE : Acheminez correctement le câble pour éviter qu’il ne se coince ou s’écrase.
4. À l’aide d’un tournevis cruciforme nº 1, serrez les vis qui fixent l’assemblage du panneau de configuration droit au système.
REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la
séquence.

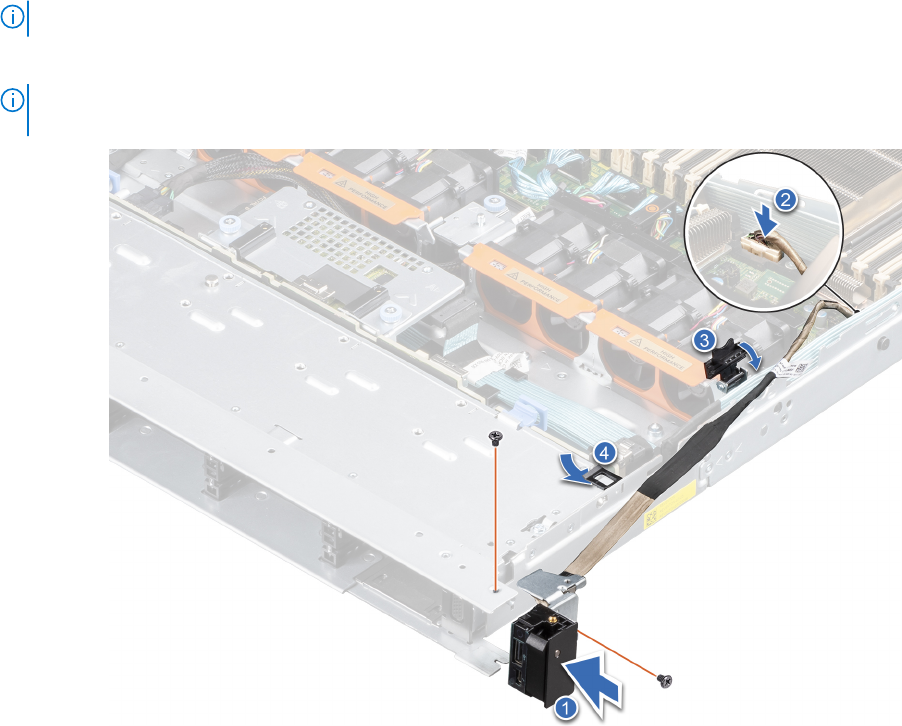

Figure 40. Installation du panneau de configuration droit
Étapes suivantes
1. Installez le capot du fond de panier de disques.
2. Le cas échéant, réinstallez le carénage d’aération.
3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Retrait du panneau de configuration gauche
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
