REMARQUE : Acheminez correctement le câble pour éviter qu’il ne se coince ou s’écrase.
4. À l’aide du tournevis cruciforme nº 1, serrez les vis pour fixer le panneau de configuration gauche au système.

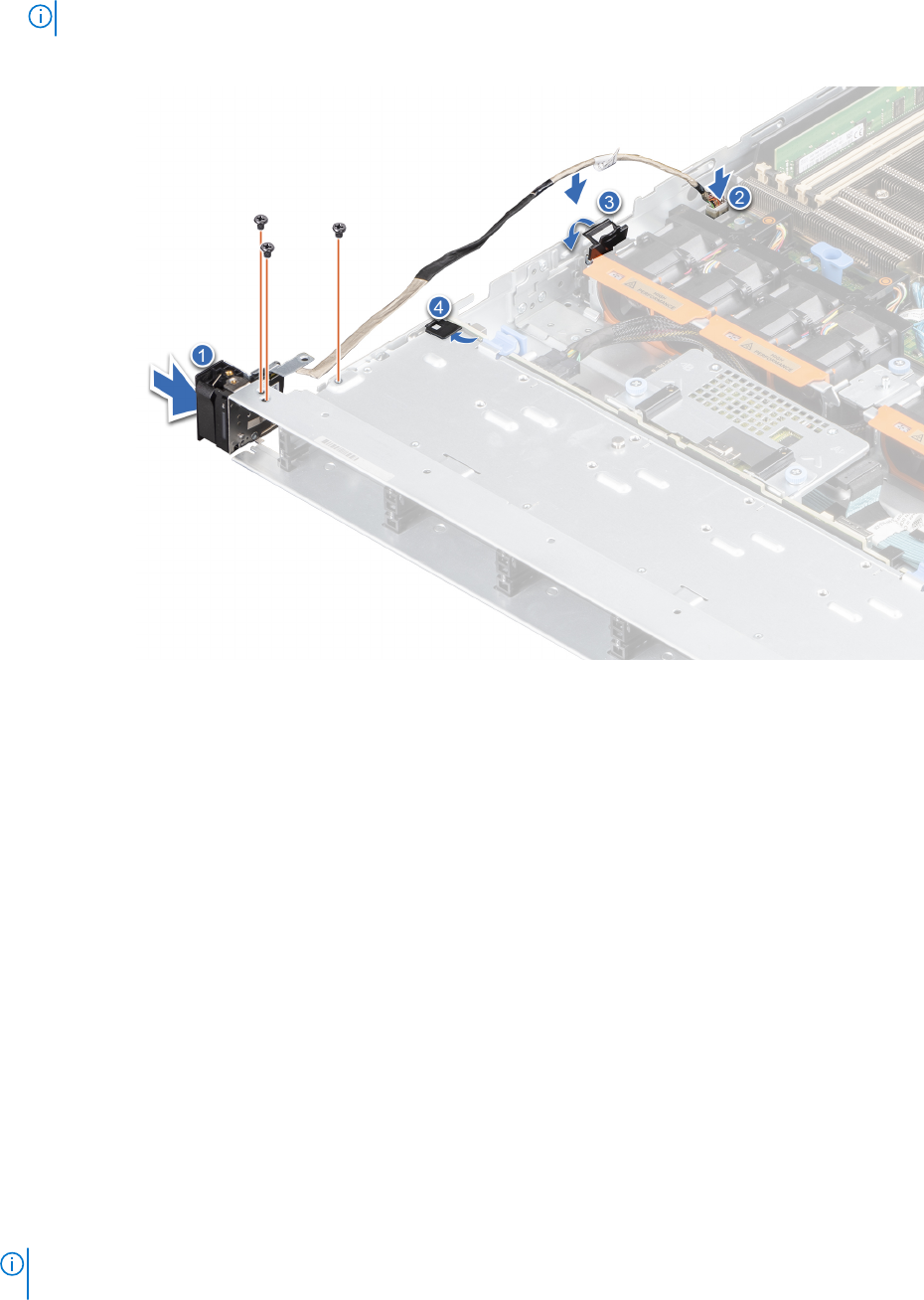

Figure 42. Installation du panneau de configuration gauche
Étapes suivantes
1. Installez le capot du fond de panier de disques.
2. Le cas échéant, réinstallez le carénage d’aération.
3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Module VGA
Retrait du module VGA
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
3. S’il est installé, retirez le panneau avant.
4. Retirez le cache du fond de panier.
5. Le cas échéant, retirez le carénage d’aération.
6. Débranchez le câble VGA du connecteur de la carte système et fermez le loquet du câble bleu.
7. Débranchez le câble du panneau de configuration droit de la carte système et retirez-le pour voir la vis du module VGA sur le système.
REMARQUE :
Assurez-vous que vous prenez note du routage des câbles lorsque vous les retirez de la carte système. Acheminez
correctement le câble lorsque vous le remplacez pour éviter qu’il ne se coince ou s’écrase.
Étapes
1. À l’aide d’un tournevis cruciforme nº 2, retirez la vis du module VGA.
