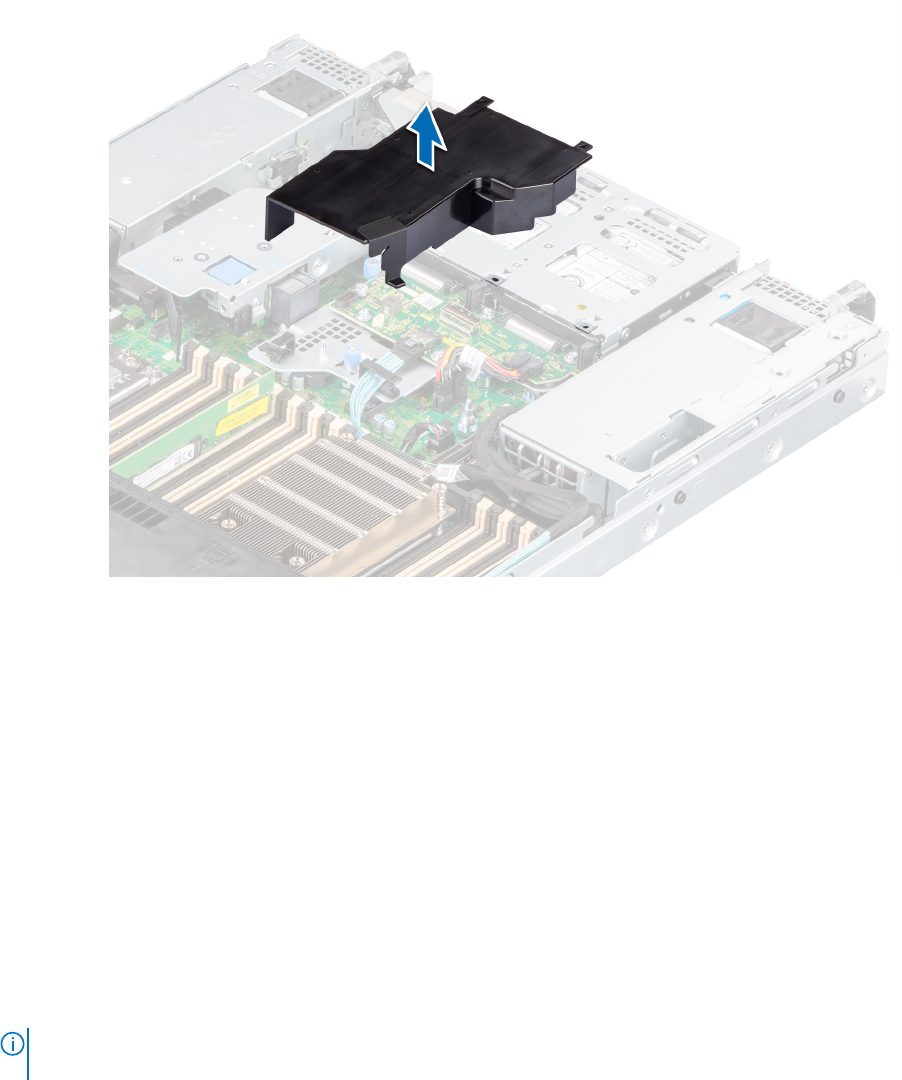

Figure 46. Retrait du carénage d’aération du module de disque arrière
Étapes suivantes
1. Replacez le carénage d’aération.
Installation du carénage d’aération
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
Étapes
1. Alignez le logement du carénage d’aération sur les entretoises du système.
2. Abaissez le carénage d’aération dans le système jusqu’à ce qu’il soit fermement positionné.
REMARQUE :
Le carénage d’aération est requis pour la configuration standard du dissipateur de chaleur. Pour la configuration
Type L du dissipateur de chaleur, le carénage d’aération n’est pas pris en charge.
52 Installation et retrait des composants du système
