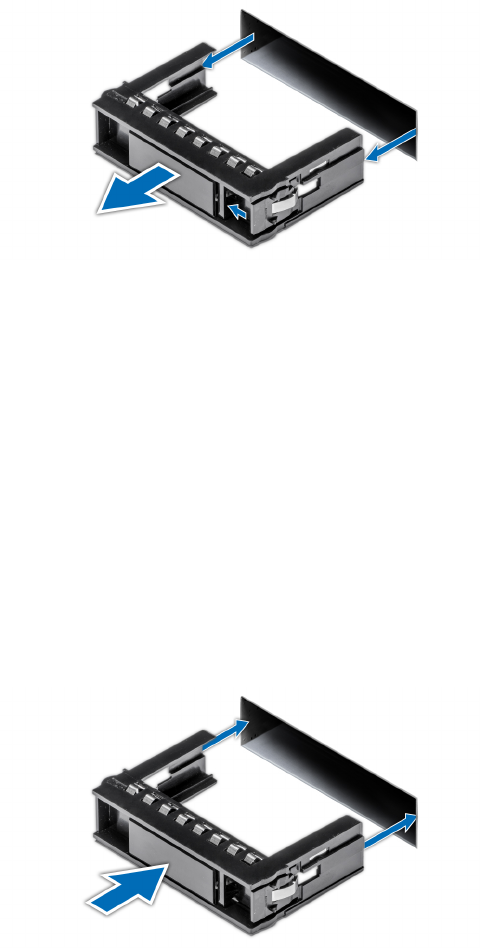

Figure 51. Retrait d’un cache de disque
Étapes suivantes
1. Installez un disque ou remettez en place le cache de disque.
Installation d’un cache de disque
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. S’il est installé, retirez le panneau avant.
Étapes
Insérez le cache de disque dans le logement de disque jusqu’à ce que le bouton de dégagement s’enclenche.
Figure 52. Installation d’un cache de disque
Étapes suivantes
1. S’il a été retiré, installez le panneau avant.
Retrait d’un support de disque
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. S’il est installé, retirez le panneau avant.
3. Préparez le retrait du disque à l’aide du logiciel de gestion.
Si le disque est en ligne, le voyant d’activité/de panne vert clignote lors de la procédure de sa mise hors tension. Lorsque tous les
voyants sont éteints, vous pouvez retirer le disque dur. Pour plus d’informations, reportez-vous à la documentation du contrôleur de
stockage.
