PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système est en cours d’exécution, consultez
la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui
permet de prendre en charge le retrait et l’installation à chaud de disques.
PRÉCAUTION : Pour éviter toute perte de données, assurez-vous que votre système d’exploitation prend en charge
l’installation de disques. Pour plus d’informations sur les configurations requises pour l’installation ou le retrait de
disques, reportez-vous au guide de l’utilisateur du système d’exploitation.
Étapes
1. Appuyez sur le bouton de dégagement pour ouvrir la poignée de dégagement du support de disque.
2. À l’aide de la poignée de dégagement du support de disque, faites glisser le support de disque pour le retirer de son logement.

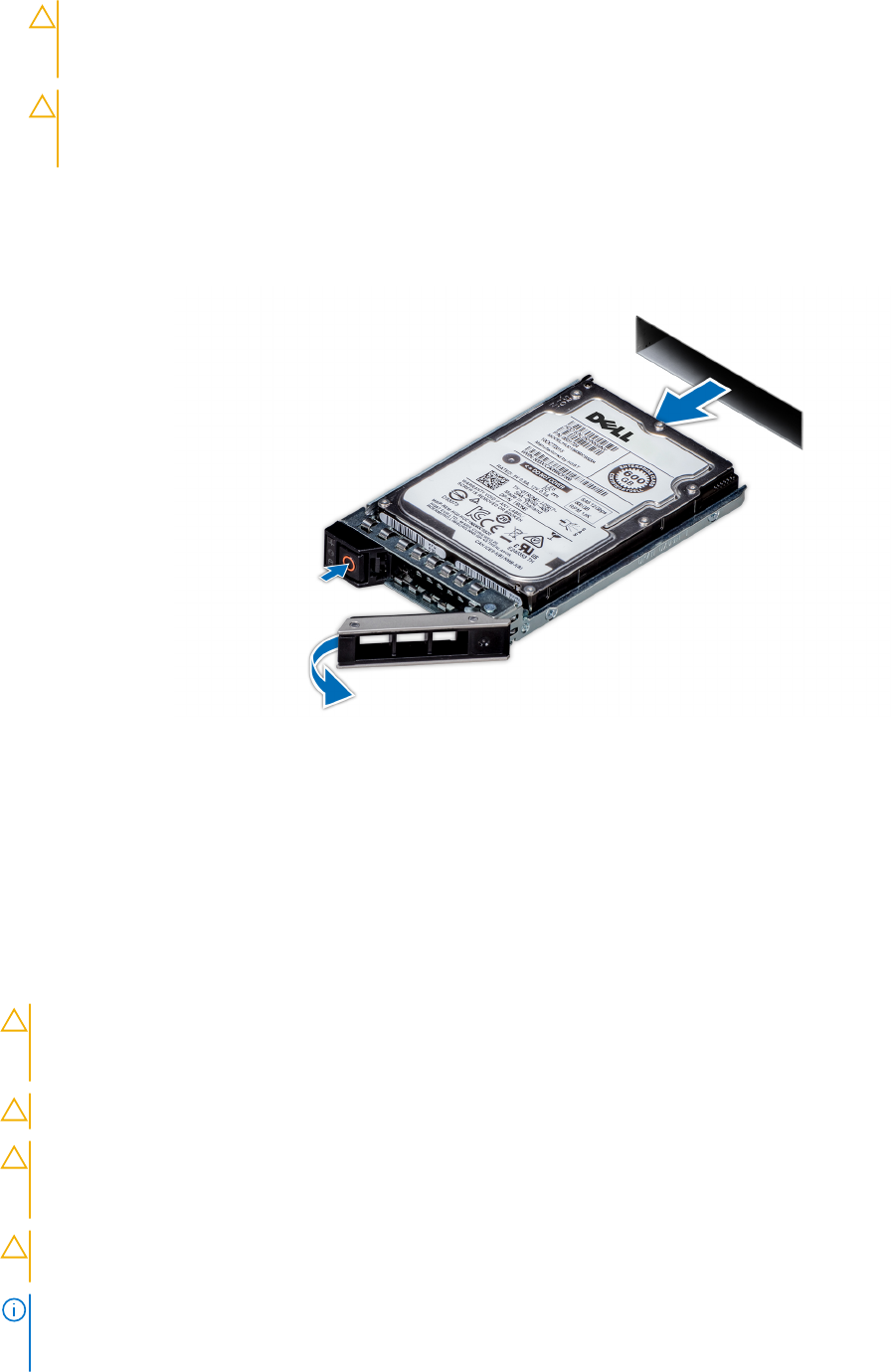

Figure 53. Retrait d’un support de disque
Étapes suivantes
1. Installez un support de disque ou un cache de disque.
Installation du support de disque dur
Prérequis
PRÉCAUTION :
Avant de retirer ou d’installer un disque alors que le système est en cours d’exécution, consultez la
documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet
de prendre en charge le retrait et l’installation de disques.
PRÉCAUTION : L’utilisation de différents disques SAS et SATA dans le même volume RAID n’est pas prise en charge.
PRÉCAUTION : Lors de l’installation d’un disque, assurez-vous que les disques adjacents sont pleinement installés. Si
vous essayez d’insérer un support de disque et de verrouiller sa poignée en regard d’un support partiellement installé,
vous risquez d’endommager le ressort du carénage du support partiellement installé et de le rendre inutilisable.
PRÉCAUTION : Pour éviter toute perte de données, veillez à ce que le remplacement de lecteurs à chaud soit pris en
charge. Consultez la documentation fournie avec le système d'exploitation.
REMARQUE : Après l’installation d’un disque de remplacement échangeable à chaud, le disque démarre automatiquement sa
reconstruction lors de la mise sous tension du système. Vérifiez que le disque de remplacement est vide. Toutes les données
présentes sur le disque de remplacement sont immédiatement perdues après l’installation du disque.
