2. Soulevez le disque dur et retirez-le de son support.

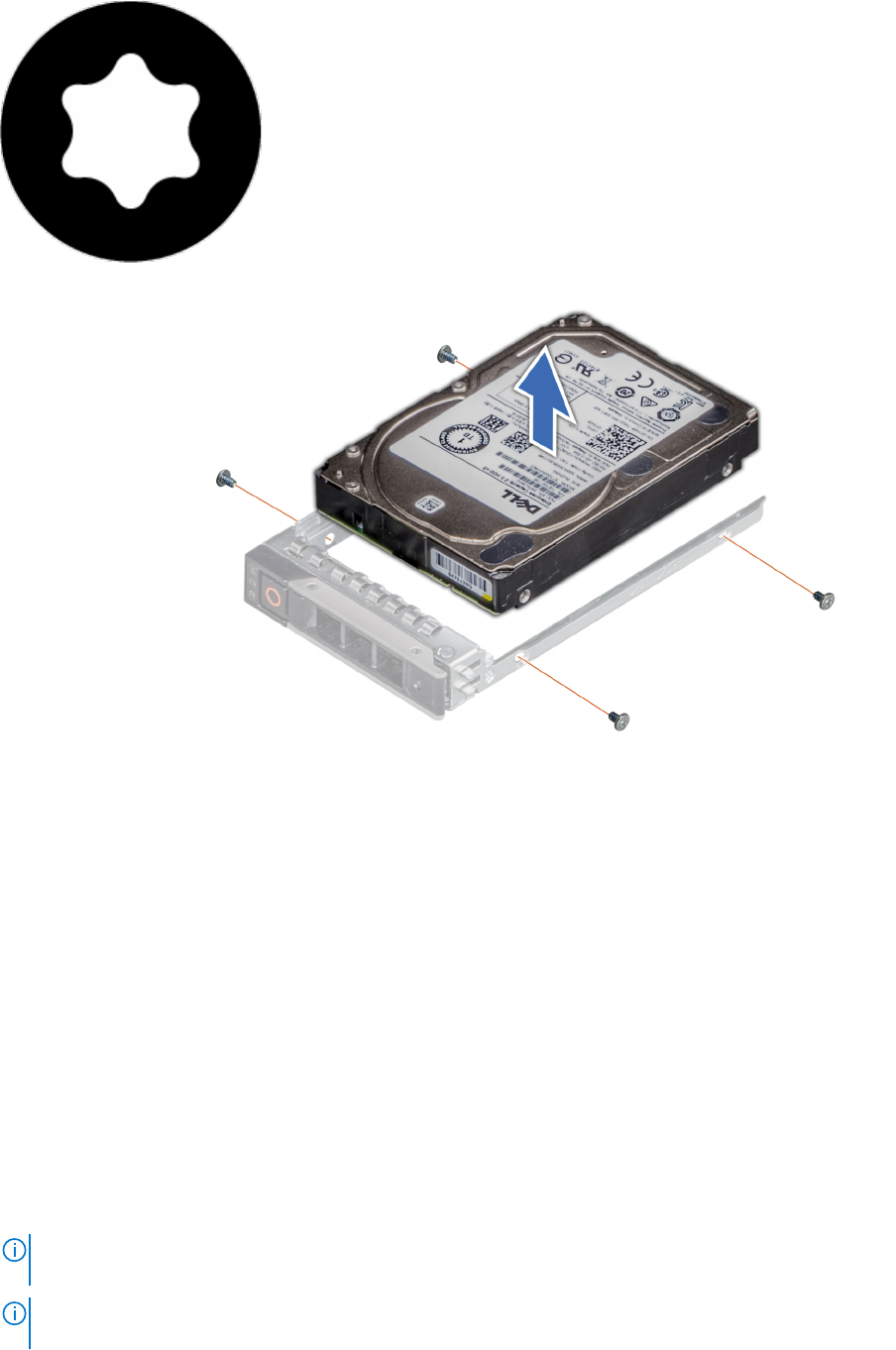

Figure 55. Retrait d’un disque installé dans un support de disque
Étapes suivantes
Installez le disque dans le support de disque.
Installation du disque dans le support de disque
Prérequis
1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. S’il est installé, retirez le panneau avant.
3. Retirez le cache du disque.
Étapes
1. Insérez le disque dur dans le support en plaçant le connecteur du disque vers l’arrière du support.
2. Alignez les trous de vis situés sur le disque dur avec ceux situés sur le support.
3. À l’aide d’un tournevis cruciforme nº 1, fixez le disque au support de disque en serrant les vis.
REMARQUE :
Lors de l’installation d’un disque dans le support de disque, assurez-vous que les vis sont serrées à un couple de
4 lbf-po.
REMARQUE : Si le support de disque dur ou SSD est doté d’une vis Torx, utilisez un tournevis Torx 6 (pour le disque 2,5 pouces)
ou un tournevis Torx 8 (pour le disque 3,5 pouces) pour installer le disque.
