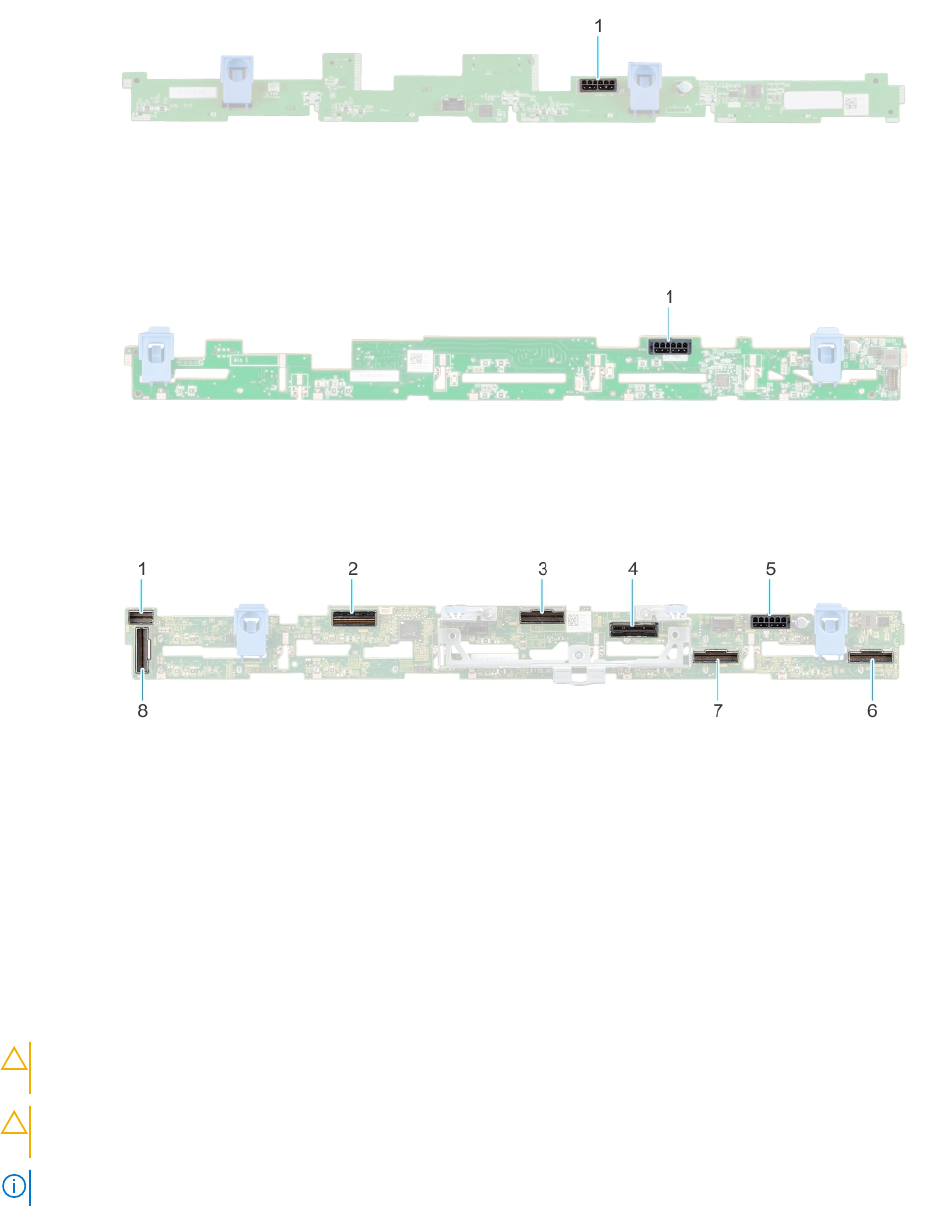

Figure 57. Fond de panier de 4 disques de 3,5 pouces
1. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système)
Figure 58. Fond de panier de 8 disques de 2,5 pouces
1. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système)
Figure 59. Fond de panier de 10 disques de 2,5 pouces
1.
DST_SA2 (fond de panier au PERC avant) 2. DST_PB2 (connecteur PCIe/NVMe)
3. DST_PA2 (connecteur PCIe/NVMe) 4. DST_SA1 (PERC au fond de panier)
5. BP_PWR_1 (câbles d’alimentation et de transmission du fond de
panier à la carte système)
6. DST_PA1 (connecteur PCIe/NVMe)
7. DST_PB1 (connecteur PCIe/NVMe) 8. DST_PA3 (connecteur PCIe/NVMe)
Retrait du fond de panier de disque
Prérequis
PRÉCAUTION :
Pour éviter d’endommager les disques et le fond de panier, retirez les disques du système avant de
retirer le fond de panier.
PRÉCAUTION : Notez le numéro d’emplacement de chaque disque et étiquetez-les temporairement avant de retirer les
disques afin de les réinstaller dans le même emplacement.
REMARQUE : La procédure de retrait du fond de panier est similaire pour toutes les configurations de fond de panier.
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
3. Le cas échéant, retirez le carénage d’aération.
4. Retirez le capot du fond de panier de disques.
5. Retirez tous les disques.
Installation et retrait des composants du système
