Étapes
1. Desserrez la vis imperdable du loquet de guidage des câbles et soulevez ledit loquet pour retirer les câbles.
2. Débranchez le câble du fond de panier de disques de son connecteur sur la carte système.
3. Appuyez sur les pattes de dégagement bleues pour dégager le fond de panier de disques des crochets situés sur le système.
4. Soulevez le fond de panier de disques pour le sortir du système.
REMARQUE : Pour éviter d’endommager le fond de panier, assurez-vous que vous déplacez les câbles du panneau de
configuration à partir des attaches de routage des câbles avant de retirer le fond de panier.
REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la
séquence.

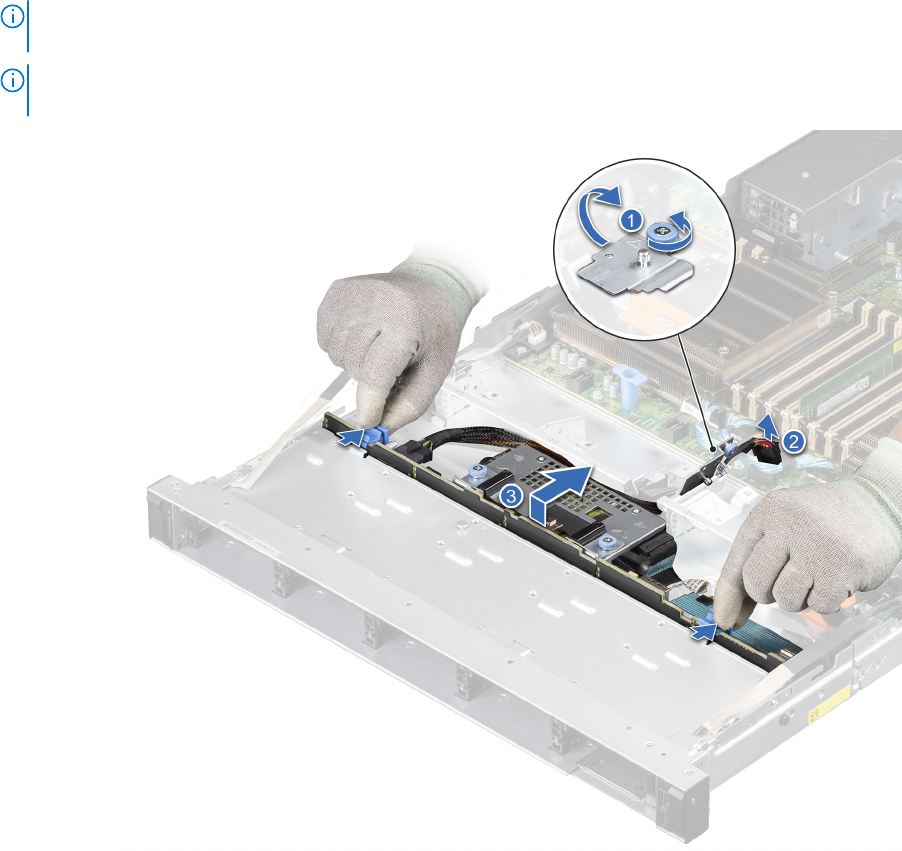

Figure 60. Retrait du fond de panier de disque
Étapes suivantes
1. Remettez en place le fond de panier de disques.
Installation du fond de panier de disque
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
3. Retirez le capot du fond de panier de disques.
4. Retirez le carénage d’aération.
5. Retirez tous les disques.
