Module de disque arrière
Retrait du module de disque arrière
Prérequis
1. Suivez les consignes de sécurité répertoriées dans Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
3. Retirez le carénage d’aération.
4. Retirez les disques arrière.
5. Débranchez tous les câbles connectés au module de disque arrière.
6. Si elle est installée, retirez la carte de montage de carte d’extension 3.
Étapes
1. À l’aide d’un tournevis cruciforme nº 1, desserrez les vis imperdables situées sur le module de disque arrière ou sur le module de disque
arrière à refroidissement liquide.
2. Faites glisser le module de disque arrière et soulevez-le pour le retirer du système.

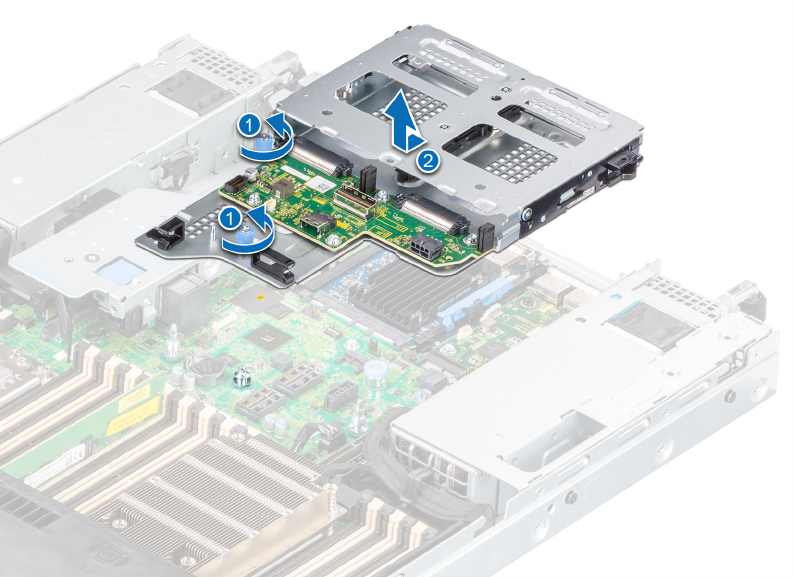

Figure 62. Retrait du module de disque arrière
