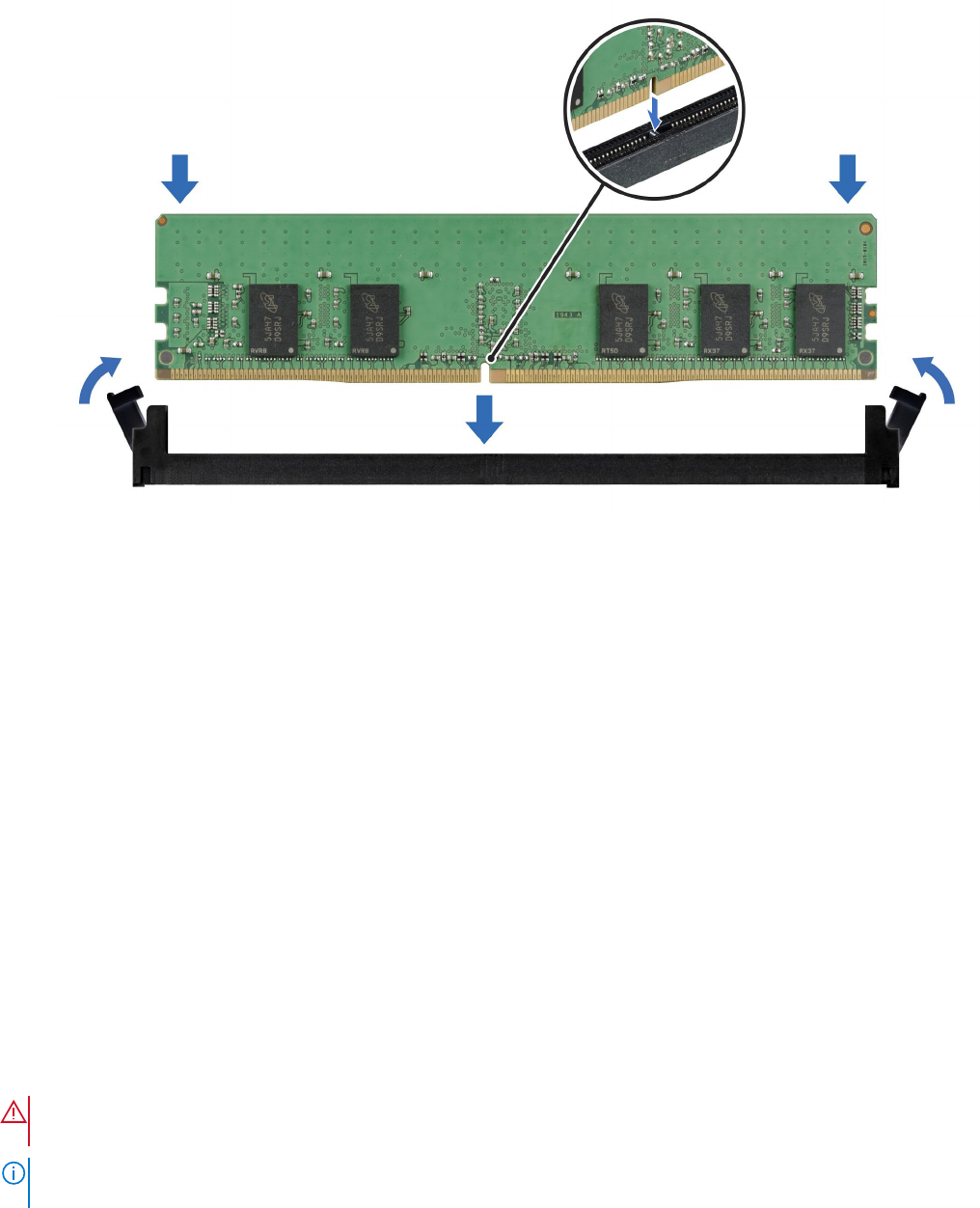

Figure 72. Installation d’un module de mémoire
Étapes suivantes
1. Le cas échéant, réinstallez le carénage d’aération.
2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
3. Pour vérifier si le module de mémoire a été correctement installé, appuyez sur la touche F2 et accédez au Menu principal de la
configuration système > BIOS du système > Paramètres de la mémoire. Dans l’écran Memory Settings (Paramètres de la
mémoire), la taille de la mémoire système doit refléter la capacité mise à jour de la mémoire installée.
4. Si la taille de la mémoire système est incorrecte, une ou plusieurs barrettes de mémoire peuvent ne pas avoir été installées
correctement. Vérifiez que les barrettes sont correctement insérées dans leur socket.
5. Exécutez le test de mémoire système dans les diagnostics du système.
Processeur et dissipateur de chaleur
Retrait d’un dissipateur de chaleur
Prérequis
1. Suivez les instructions indiquées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
3. Le cas échéant, retirez le carénage d’aération.
AVERTISSEMENT :
Le dissipateur de chaleur et le processeur restent brûlants au toucher un certain temps après la mise
hors tension du système. Laissez refroidir le dissipateur de chaleur et le processeur avant de les manipuler.
REMARQUE : La procédure de retrait du dissipateur de chaleur standard et celle du dissipateur de chaleur Type L sont similaires.
Cette image présente le système de configuration du dissipateur de chaleur Type L.
Étapes
1. À l’aide d’un tournevis Torx T20, desserrez les vis imperdables du dissipateur de chaleur selon la séquence indiquée :
a. Desserrez partiellement les vis imperdables 1 et 2 (environ 3 tours).
b. Desserrez partiellement les vis imperdables 3 et 4 (environ 3 tours).
