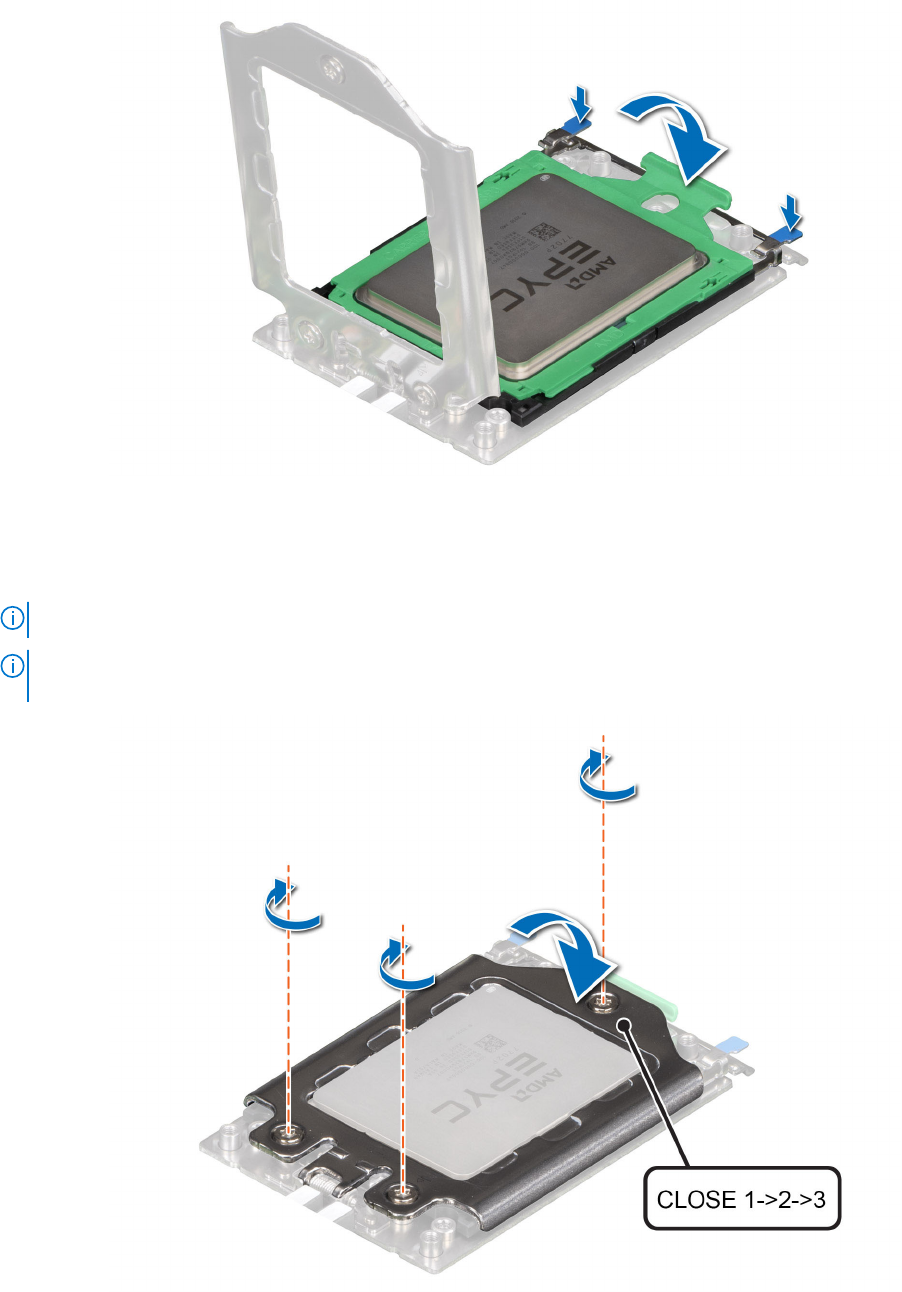

Figure 79. Fermeture du cadre à rail
3. Fixez la plaque de pression à la base du socket du processeur en serrant les vis dans l’ordre (1, 2 et 3). Lorsque les trois vis sont
complètement vissées, le socket est en place. Les trois vis sont serrées à un couple de 12 ±1,2 lbf/po.
REMARQUE : Les numéros des vis sont indiqués sur la plaque de pression.
REMARQUE : Appuyez sur la plaque de pression lorsque vous serrez les vis afin d’éviter de faire basculer le capot du processeur
hors du socket.
Figure 80. Fixation de la plaque de pression
