REMARQUE : L’extrusion A1 du dissipateur de chaleur Type L doit être orientée vers le côté du système.
4. À l’aide d’un tournevis Torx T20, serrez les vis imperdables dans l’ordre indiqué ci-dessous :
REMARQUE : Les numéros des vis imperdables sont indiqués sur le dissipateur de chaleur ; celles-ci sont serrées à une valeur de
couple de 12 ±1,2 lbf-po.
a. Serrez partiellement les vis imperdables 1 et 2 (environ 3 tours).
b. Serrez partiellement les vis imperdables 3 et 4 (environ 3 tours).
c. Serrez complètement les vis imperdables 1 et 2.
d. Serrez complètement les vis imperdables 3 et 4.

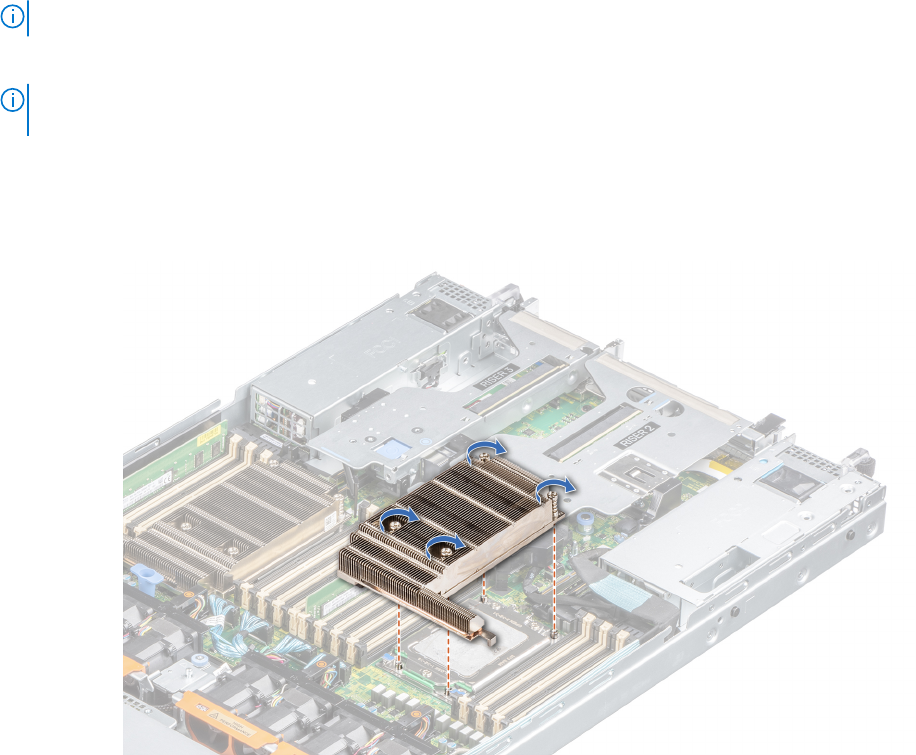

Figure 82. Installation d’un dissipateur de chaleur
Étapes suivantes
1. Le cas échéant, réinstallez le carénage d’aération.
2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Installation des modules du dissipateur de chaleur à refroidissement
liquide
Prérequis
Ne désinstallez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système. Le
dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.
1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
2. Suivez la procédure décrite dans Avant d’intervenir à l’intérieur de votre système.
3. Retirez le capot du système.
4. Retirez le carénage d’aération.
5. Retirez la carte de montage 3 ou la carte de montage à refroidissement liquide 3.
6. S’il est installé, retirez le cache-poussière du processeur.
7. Pour les nouveaux dissipateurs de chaleur, reportez-vous aux étapes 1 et 2 de la section Installation du dissipateur de chaleur pour
l’application de la graisse thermique.
