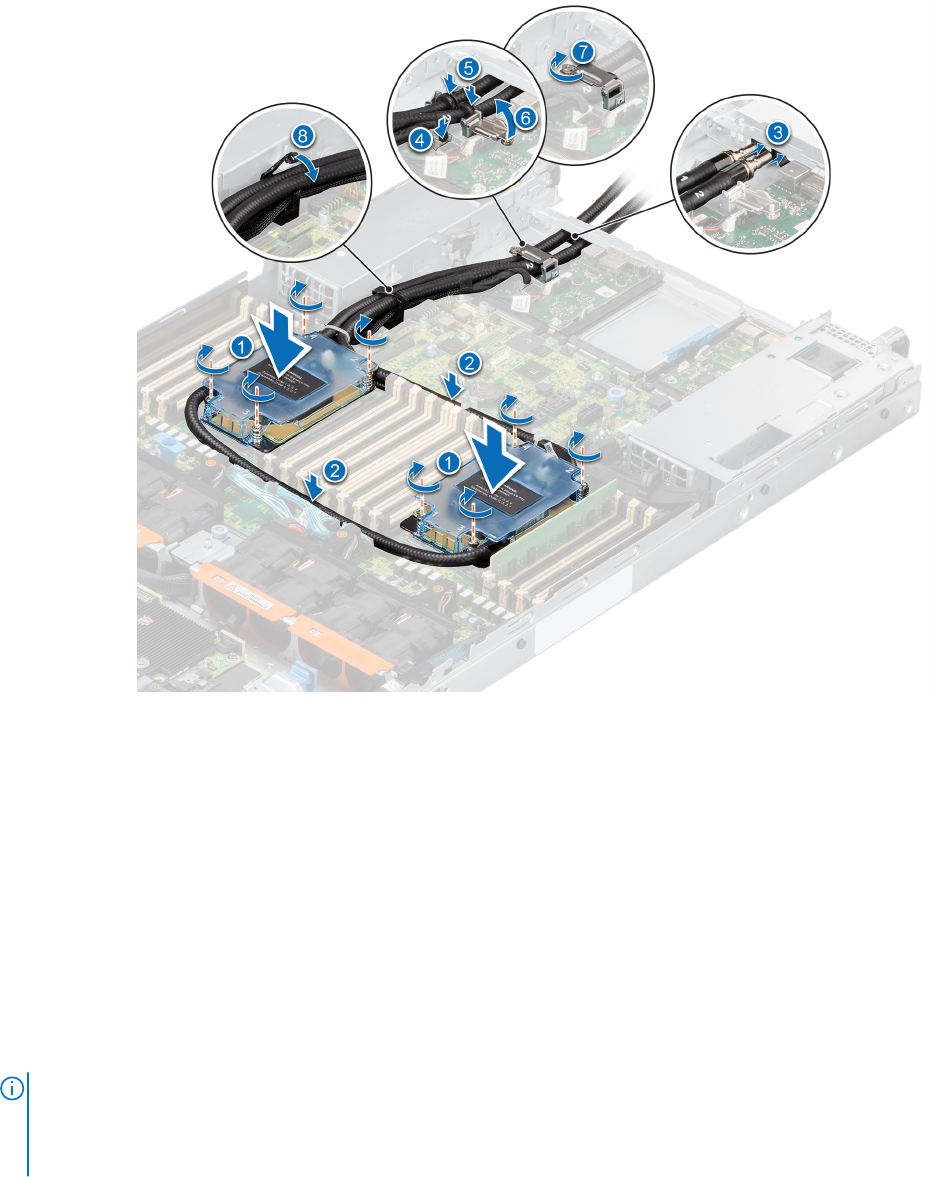

Figure 83. Installation des modules du dissipateur de chaleur à refroidissement liquide
Étapes suivantes
1. Retirez la carte de montage à refroidissement liquide 3.
2. Installez le carénage d’aération.
3. Installez le capot du système.
4. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
Cartes d’extension et cartes de montage pour cartes
d’extension
REMARQUE :
Un événement système est consigné dans le Lifecycle Controller de l’iDRAC si une carte de montage pour carte
d’extension n’est pas prise en charge ou si elle est manquante. Cela n’empêche pas votre système d’être mis sous tension. Toutefois,
si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension dans le
Guide de dépannage des serveurs Dell EMC PowerEdge à l’adresse www.dell.com/poweredgemanuals.
Consignes d’installation des cartes d’extension
Le tableau suivant décrit la prise en charge des cartes d’extension :
88
