Extraer los paneles laterales
PRECAUCIÓN: debido al tamaño y el peso de los paneles laterales de gabinete
del estante, nunca intente retirarlos o instalarlos usted mismo.
NOTA: debe extraer los paneles laterales para instalar la pata estabilizadora
lateral. Asimismo, a pesar de que no es obligatorio extraer los paneles laterales
para instalar sistemas en un estante, mantener los lados abiertos facilita la
instalación de ensamblajes laterales y rieles de soporte para invertir la dirección en
la que se abre la puerta frontal.
1
Desbloquee los pestillos que se encuentran cerca de los extremos
izquierdos y derechos del panel (ver Ilustración 1-4).

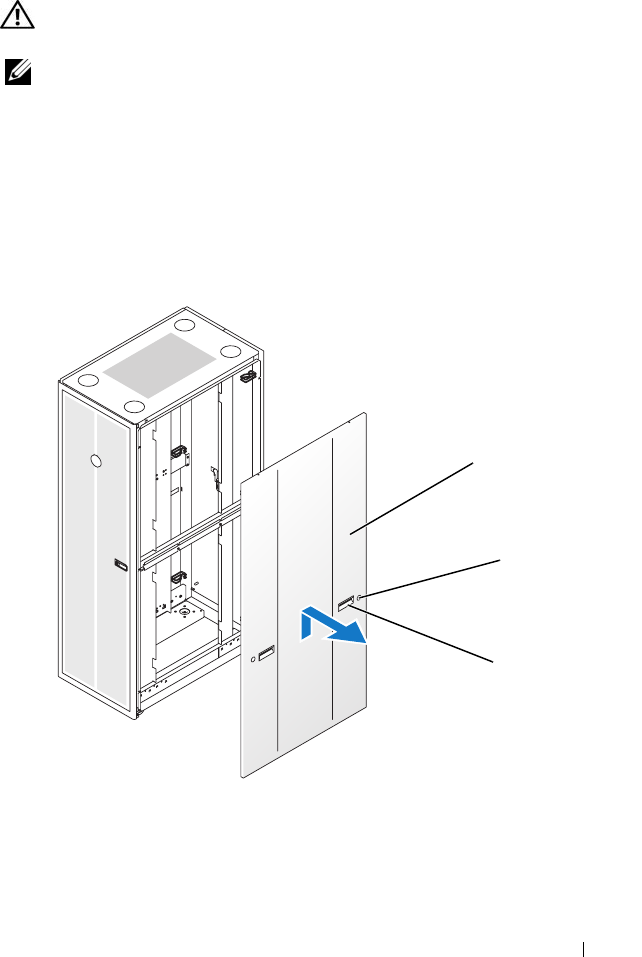

Ilustración 1-4. Extraer un panel lateral
1 Panel lateral (2) 2 Pestillos (2)
3 Manijas (2)
1
2
3
