144 Dell™ PowerEdge™ 4210 Guía de instalación

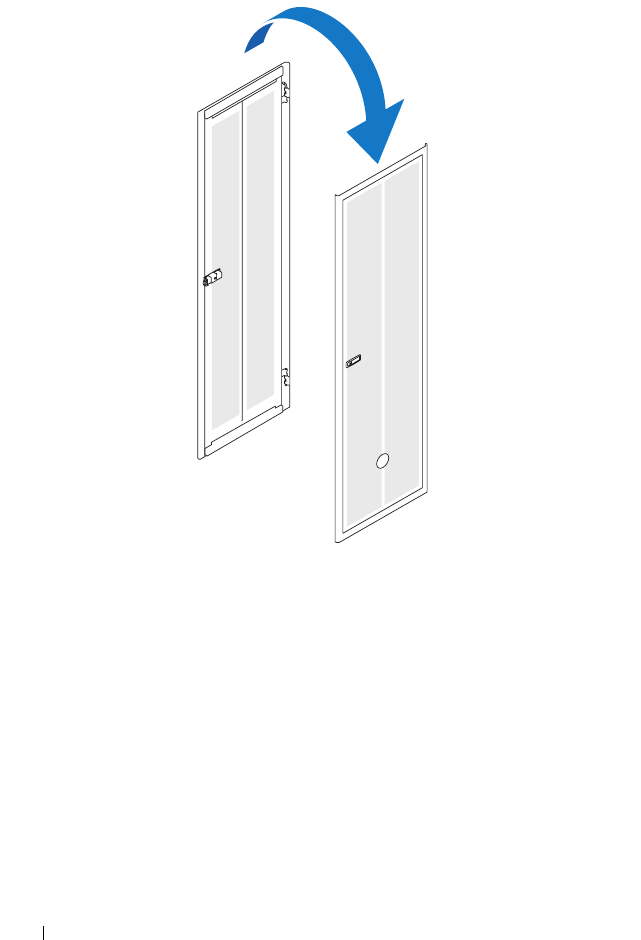

Ilustración 1-7. Girar la puerta frontal
6
Recuelgue la puerta frontal repitiendo a la inversa los pasos para
“Extracción de la puerta frontal”.
7
Invierta la presilla de la cerradura.
a
Utilice el destornillador Phillips del n.º 2 para retirar los dos tornillos
Phillips del n.º 2 que aseguran la presilla de la cerradura en la mitad
del miembro del cuadro en horizontal.
b
Extraiga la presilla de la cerradura y hágala rotar 180 grados.
c
Reinstale la presilla de la cerradura en el nuevo miembro del cuadro
horizontal alineando los orificios del retén con los orificios del
miembro del cuadro, y luego reinsertando los dos tornillos Phillips del
n.º 2.
