42 Guide d'installation Dell™ PowerEdge™ 4210

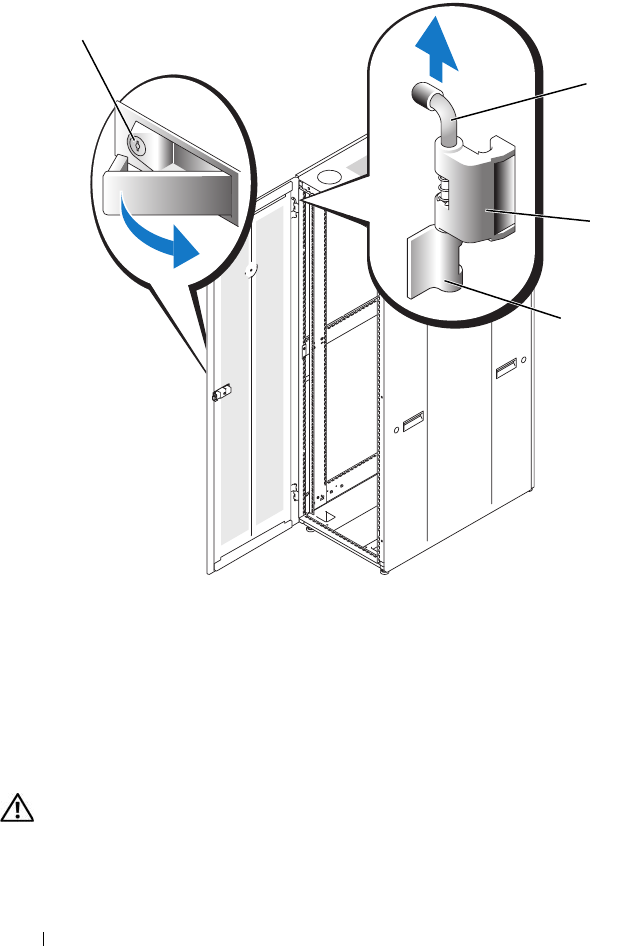

Figure 1-1. Retrait de la porte avant
3
Tout en maintenant la broche de la charnière hors de son logement, tirez la
porte légèrement hors du rack pour la faire sortir de ses gonds.
4
Relâchez la broche de la charnière.
5
Soulevez la porte afin de libérer la barre de charnière inférieure.
PRÉCAUTION : La porte étant lourde et volumineuse, nous vous recommandons
de la poser à plat une fois retirée.
1 bouton du loquet de la porte 2 broche de la charnière
3 gond des charnières 4 logement de la broche de la charnière
4
2
3
1
