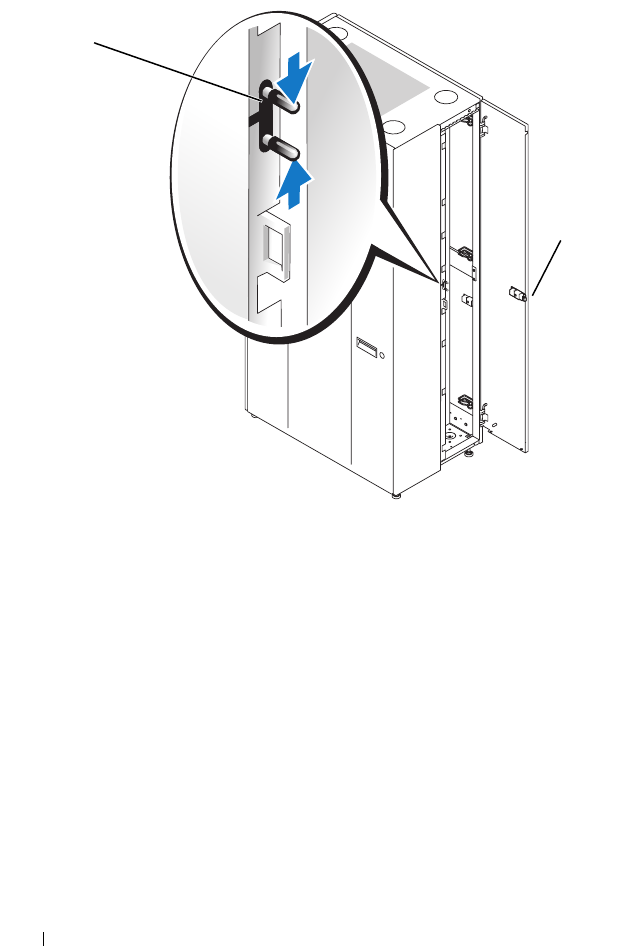

Figure 1-2. Ouverture de la porte arrière gauche
2
Retirez la porte de droite.
a
Tout en maintenant la porte, tirez la broche de la charnière supérieure
vers le haut hors du logement de broche de la charnière de la porte
(reportez-vous à la Figure 1-3).
Un déclic se produira lorsque la broche sera libérée du logement de
broche de la charnière de la porte. Les broches de charnière sont
conçues pour ne pas pouvoir se détacher des gonds.
b
Répétez l'étape a pour la charnière inférieure.
c
Tirez la porte hors du rack.
1 loquet à pincer 2 bouton du loquet de la porte
1
2
