60 Guide d'installation Dell™ PowerEdge™ 4210
Association de deux racks
PRÉCAUTION : Les portes des armoires à rack sont lourdes et volumineuses ; ne
tentez jamais de joindre deux racks sans assistance.
1
Déballez et installez les deux racks séparément.
2
Déballez le kit de jointure, illustré à la Figure 1-13.
Le contenu du kit d'association de racks contient :
• Quatre bandes de joint
• Quatre entretoises hexagonales
• Huit vis à 6 pans
• Une clé à molette estampée
• Une clé en T à 6 pans

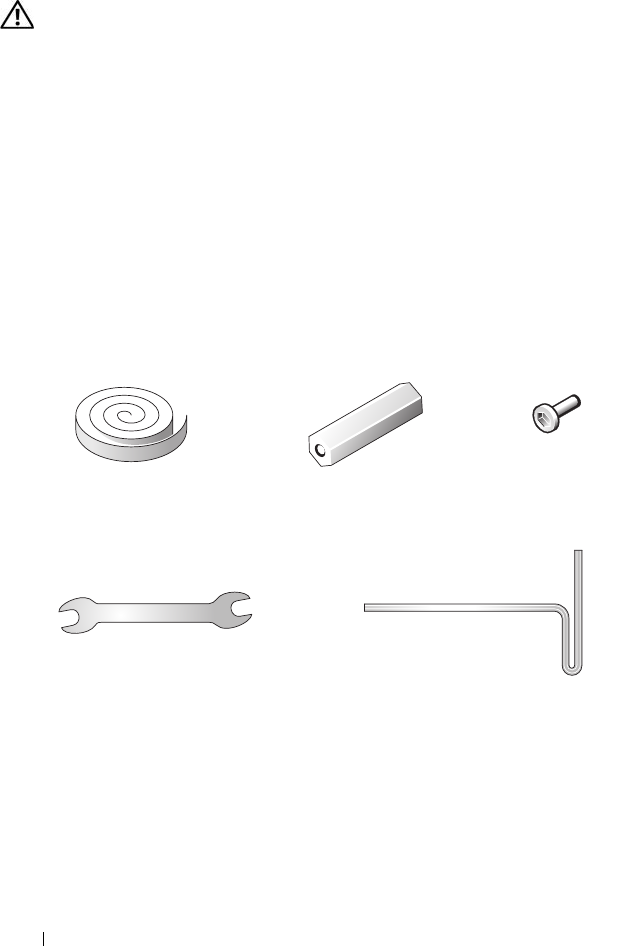

Figure 1-13. Kit d'association de racks
3
Retirez les portes et les panneaux latéraux des deux racks. Reportez-vous
aux sections Retrait de la porte avant , Ouverture et retrait des portes
arrière et Retrait des panneaux latéraux.
1 bande de joint (4) 2 entretoise hexagonale (4)
3 vis à 6 pans (8) 4 clé à molette estampée
5 clé en T à 6 pans
1
2
3
4
5
