50 PERC 6 および CERC 6i コントローラについて
図 3-13 は、 3 台のエンクロージャへの冗長パスを使用したストレージ構成を示し
ています。

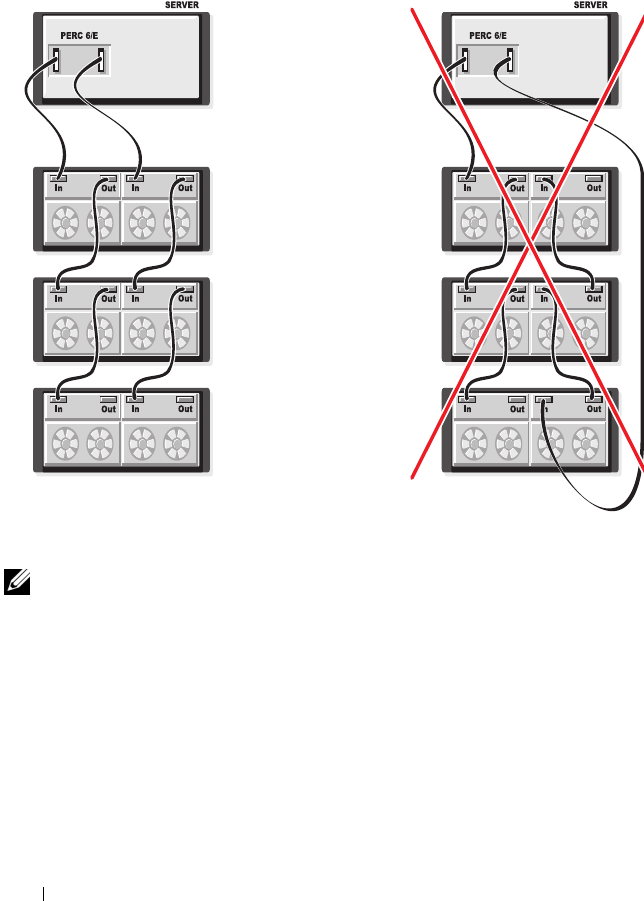

図 3-13. 3 台のエンクロージャとの冗長パスサポート構成
単一の PERC 6/E アダプタで、冗長パス構成によってディスクストレージ
エンクロージャを
3 台までサポートできます。
メモ : ストレージコントローラに最新のファームウェアバージョンがインストール
されていることを確認してください。最新のファームウェアは、デルサポートサイト
support.jp.dell.com
からダウンロードし、コントローラ上のファームウェアに
フラッシュすることができます。最新のファームウェアのインストール手順に
ついては、デルサポートサイト support.jp.dell.com にあるシステムマニュアルを
参照してください。
PERC 6/E アダプタで冗長パスを利用するようにハードウェアを設定するには、
次の手順を実行します。
1 PERC 6/E アダプタにエンクロージャをセットアップします。
2 PERC 6/E アダプタの OUT ポートから外部エンクロージャの IN ポートに
2 本の SAS ケーブルを接続します。外部エンクロージャから PERC 6/E
アダプタへのケーブル接続を見るには、図 3-3 を参照してください。
