12 Installation du matériel

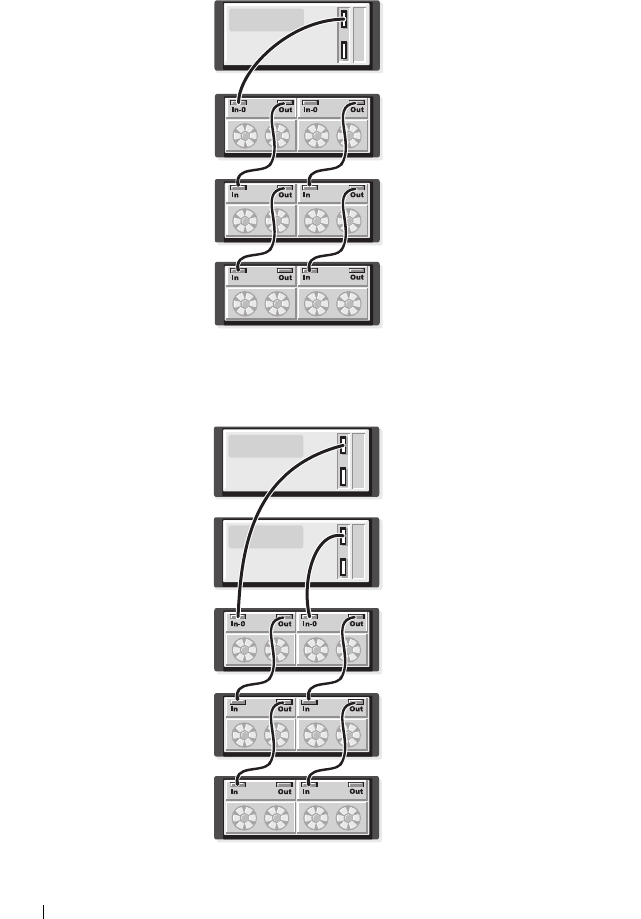

Figure 2-1. Câblage d'un système hôte unique dans une configuration sans chemins de
données redondants
Figure 2-2. Câblage de deux systèmes hôtes dans une configuration sans chemin de
données redondant
Serveur hôte équipé d'un seul
adaptateur HBA
Module de contrôleur
RAID 0
Module de contrôleur RAID 1
Boîtier RAID MD3000
Boîtier d'extension MD1000
Boîtier d'extension MD1000
Serveur hôte équipé d'un
seul adaptateur HBA
Module de contrôleur
RAID 0
Module de contrôleur RAID 1
Boîtier RAID MD3000
Boîtier d'extension MD1000
Boîtier d'extension MD1000
Serveur hôte équipé d'un
seul adaptateur HBA
