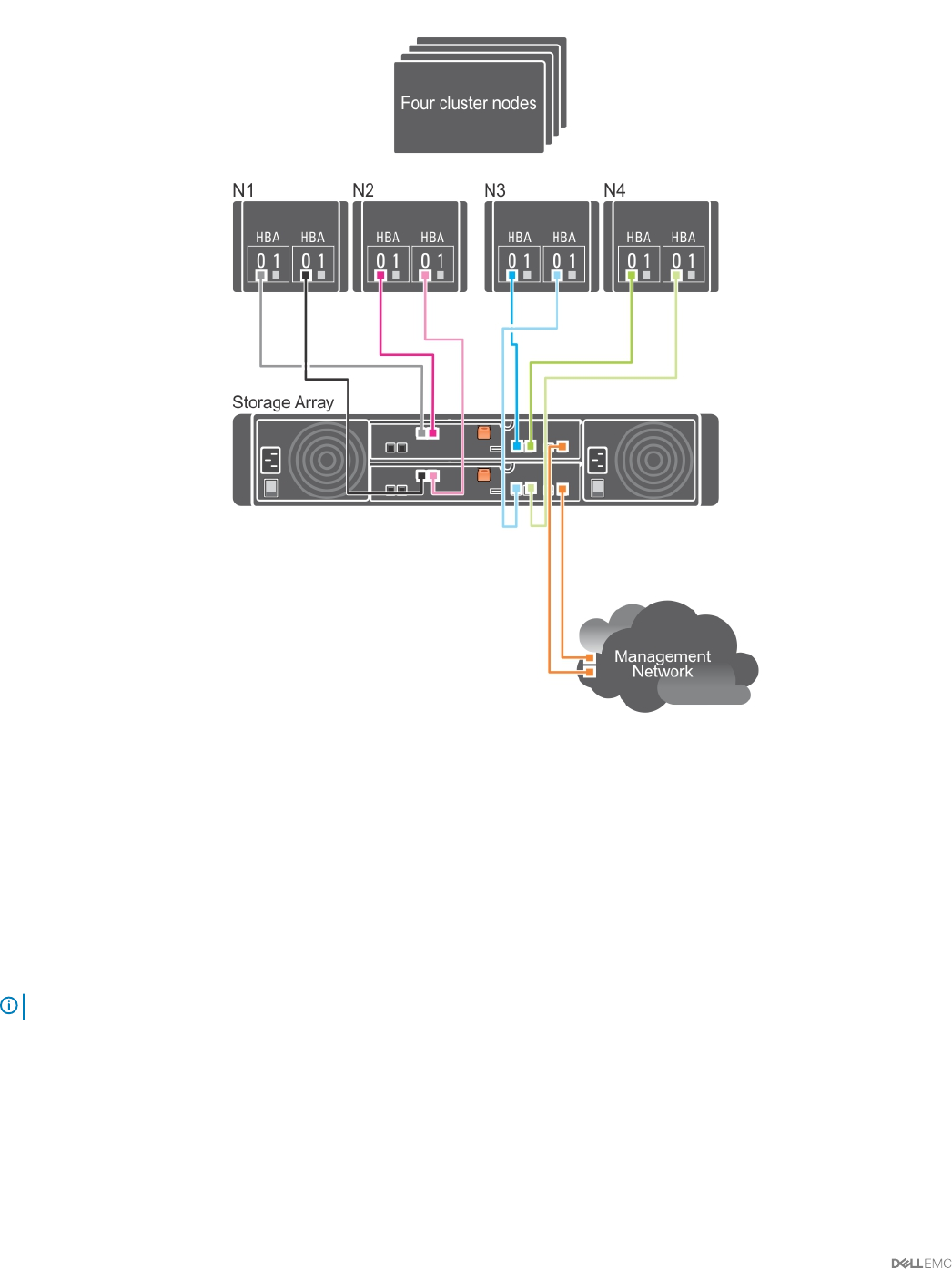

図 11. 2 台の RAID コントローラに接続された 4 台のクラスタノード
PowerVault MD1200 シリーズ拡張エンクロージャのケーブ
ル接続
PowerVault MD1200 シリーズ拡張エンクロージャを追加することにより、お使いの PowerVault MD3400 および MD3420 ストレージアレイの容量を拡
張することができます。拡張エンクロージャを最大 7 台使用することにより、物理ディスクのプールを最大 120 スロット（プレミアム機能のアクティブ化で有
効になっている場合は、
192 スロット）まで拡張できます。
メモ: お使いの MD シリーズ RAID ストレージアレイに MD1200 拡張エンクロージャを接続するには、次の図を参照してください。
18
ハードウェアの取り付け
