4U ライブラリーの I/O ステーション
4U ライブラリーの I/O ステーション (図 62 を参照) は、左下のマガジンの一部です。 I/O ステーショ
ンを開くには、「Control (制御)」 > 「Open I/O Station (I/O ステーションを開く)」を選択します。
I/O ステーションのスロットが開き、「Unlocking I/O station (I/O ステーションのロックを解除してい
ます)」というメッセージが表示されます。「Insert/remove cartridge and close I/O station (カートリッ
ジの挿入/取り外しを行い、I/O ステーションを閉じてください)」というメッセージが出されるのを待っ
てカートリッジの挿入または取り外しを行ってから、左のマガジンにスロットをゆっくり押し込んで I/O
ステーションを閉じます。
注: ライブラリーでカートリッジの取り扱い準備ができたことを確実にするために、これらのメッセージが
出されるのを待ってから、カートリッジの挿入または取り外しをすることをお勧めします。
a77ug249

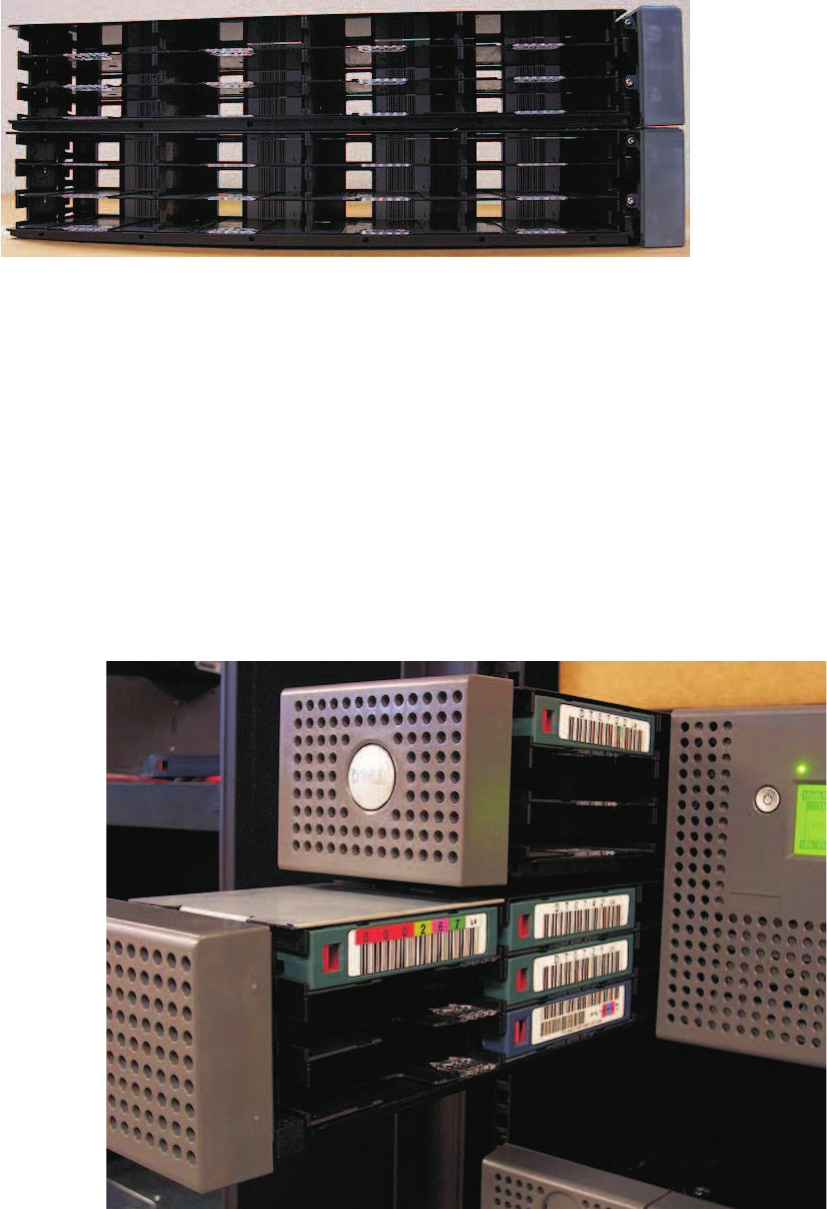

図 61. 4U ライブラリーの右のマガジン
a77ug246
図 62. 左下のマガジンの 4U ライブラリー I/O ステーション
