5. ドライブ・スレッドが固定するまで、拘束つまみねじ ( 223 ページの図 141 の ▌7▐) を締めます。
6. ESD スプリングなしのドライブ・スレッド ( 221 ページの図 139) を取り付ける場合、図 144 に示
されているように導電テープをスレッドに貼り付けます。
注: 小さなグレイのマーカーは、ESD 保護のために導電テープを貼り付ける場所を示しています。
a77ug028

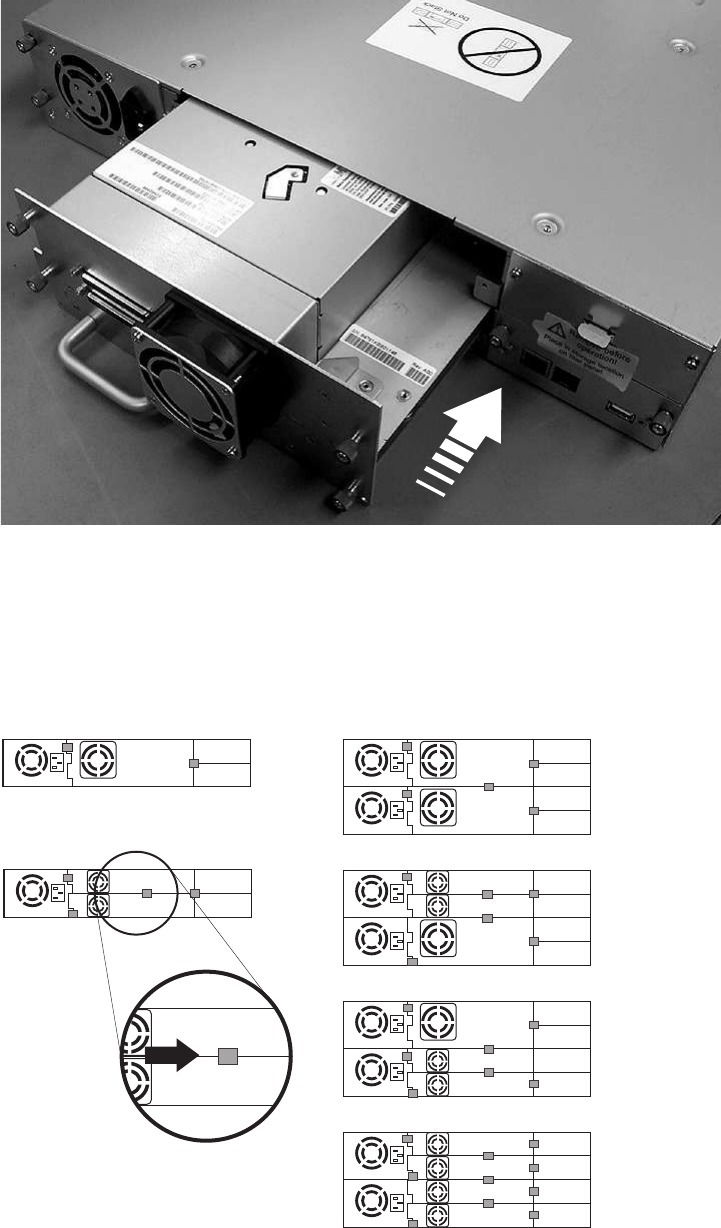

図 143. ライブラリーへのドライブ・スレッドの押し込み (ドライブ・スレッドに ESD スプリングは示されていない)
2U ライブラリー 4U ライブラリー
a77ug203
図 144. ESD 保護用の導電テープを、2U または 4U ライブラリー内に取り付けられたドライブ・スレッドの裏面に貼
り付けるための図
検査、調整、取り外し、および取り替え 225
