パーティション 2 つのシステムの構成
パーティション 2 つのシステムには、最小で 2 台のドライブを取り付ける必要がありますが、場合によっ
ては 3 台または 4 台になる場合もあります。 パーティション 1 には、ドライブ位置 1 およびドライブ
位置 2 の任意のドライブが収容されます。パーティション 1 には、マガジン 1 およびマガジン 2 も収容
されます。パーティション 2 には、ドライブ位置 3 およびドライブ位置 4 の任意のドライブが収容され
ます。パーティション 2 には、マガジン 3 およびマガジン 4 も収容されます。
2 つの論理区画で構成されると、エレメント・アドレスの割り当ては次のようになります。DTE の割り当
ては、図 162 で示されています。
STE の割り当て
v 論理ライブラリー 1: スロット 1 からスロット 21、4096 (x1000) から 4116 (0x1014)
v 論理ライブラリー 2: スロット 22 からスロット 45、4096 (x1000) から 4019 (0x1017)
パーティション 3 つのシステムの構成
パーティション 3 つのシステムには、少なくとも 3 台のドライブを取り付ける必要があります。 1 台の
ドライブはドライブ位置 1 に、2 台目のドライブはドライブ位置 2 に、もう 1 台のドライブはドライブ
位置 3 またはドライブ位置 4 のいずれかに取り付けられる必要があります。パーティション 1 には、1
台目のドライブと 1 つ目のマガジンが収容されます。 パーティション 2 には、2 台目のドライブと 2 つ
目のマガジンが収容されます。 パーティション 3 には、ドライブ位置 3 およびドライブ 4 の任意のドラ
イブが収容されます。パーティション 3 には、マガジン 3 およびマガジン 4 も収容されます。
STE の割り当て
v 論理ライブラリー 1: スロット 1 からスロット 9、4096 (x1000) から 4104 (0x1008)
v 論理ライブラリー 2: スロット 10 からスロット 21、4096 (x1000) から 4107 (0x100B)
v 論理ライブラリー 3: スロット 22 からスロット 45、4096 (x1000) から 4119 (0x1017)
a77ug162
ドライブ
エレメント・アドレス
3
256
ドライブ
エレメント・アドレス
2
257
ドライブ
エレメント・アドレス
1
256
ドライブ
エレメント・アドレス
2
257
ドライブ
エレメント・アドレス
1
256
ドライブ
エレメント・アドレス
3
256
ドライブ
エレメント・アドレス
4
257
ドライブ
エレメント・アドレス
3
256
ドライブ
エレメント・アドレス
1
256
ドライブ
エレメント・アドレス
1
256
ドライブ
エレメント・アドレス
2
256
マガジン
1
マガジン
2
マガジン
3
マガジン
4
01
ドライブ
エレメント・アドレス
4
257

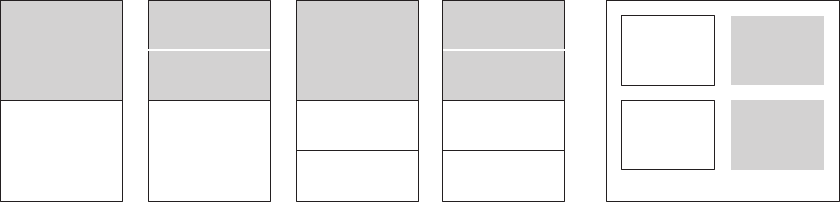

図 162. パーティション 2 つのシステムの構成
