パーティション 4 つのシステムの構成
パーティション 4 つのシステムには、4 台のドライブが必要です。 各パーティションには、ドライブ 1
台とマガジン 1 つが収容されます。
4 つの論理区画で構成されると、エレメント・アドレスの割り当ては次のようになります。DTE の割り当
ては、図 164 で示されています。
STE の割り当て
v 論理ライブラリー 1: スロット 1 からスロット 9、4096 (x1000) から 4104 (0x1008)
v 論理ライブラリー 2: スロット 10 からスロット 21、4096 (x1000) から 4107 (0x100B)
v 論理ライブラリー 3: スロット 22 からスロット 33、4096 (x1000) から 4107 (0x100B)
v 論理ライブラリー 4: スロット 34 からスロット 45、4096 (x1000) から 4107 (0x100B)
SCSI エレメント・アドレス指定
それぞれの論理ライブラリーは、現在エレメント開始アドレス (デフォルト値 256) が割り当てられている
最初のドライブ・スロットから始まります。 ドライブ・スロットごとに下部から上部のスロットに向かっ
て増分します。 現在フィールドにあるライブラリーを対応させる、このアドレス方式には 1 つの例外があ
ります。フルハイト・ドライブのみが搭載された 4U ライブラリーでは、引き続きアドレス割り当て 256
および 257 が指定されるため、その操作が中断されることはありません。 ドライブ・スロットは、ドライ
ブ・スロット位置ごとに 1 ずつ増分します。
注: 別のフォーム・ファクターとドライブを交換した場合、ライブラリーの再構成が必要になります。
a77ug163
ドライブ
エレメント・アドレス
3
256
ドライブ
エレメント・アドレス
2
256
ドライブ
エレメント・アドレス
1
256
ドライブ
エレメント・アドレス
2
256
ドライブ
エレメント・アドレス
1
256
ドライブ
エレメント・アドレス
3
256
マガジン
1
マガジン
2
マガジン
3
マガジン
4
01
ドライブ
エレメント・アドレス
4
257

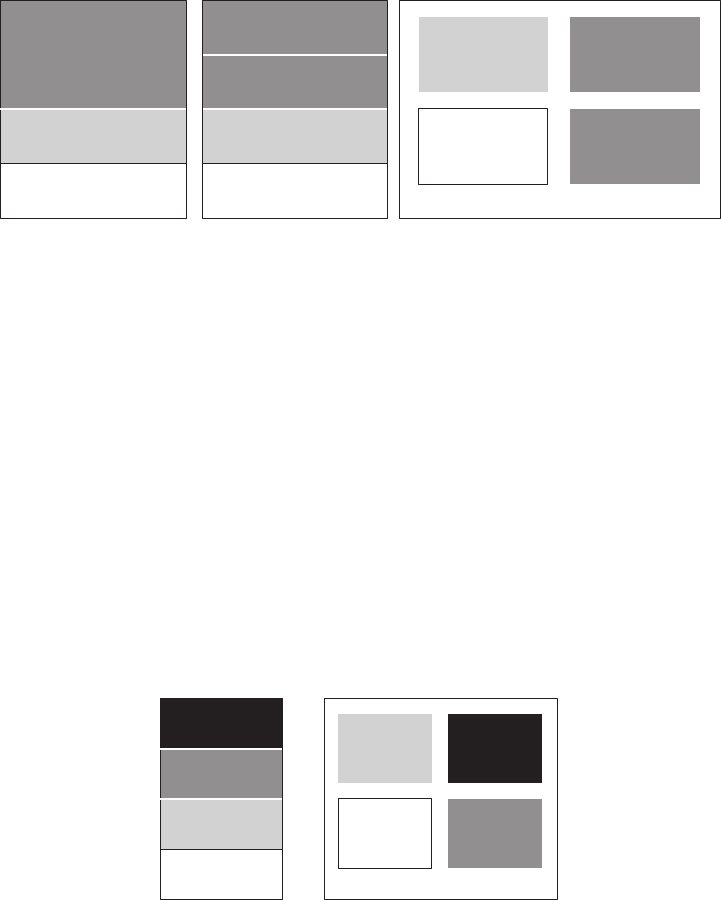

図 163. パーティション 3 つのシステムの構成
a77ug164
ドライブ
エレメント・アドレス
3
256
ドライブ
エレメント・アドレス
2
256
ドライブ
エレメント・アドレス
1
256
マガジン
1
マガジン
2
マガジン
3
マガジン
4
01
ドライブ
エレメント・アドレス
4
256
図 164. パーティション 4 つのシステムの構成
